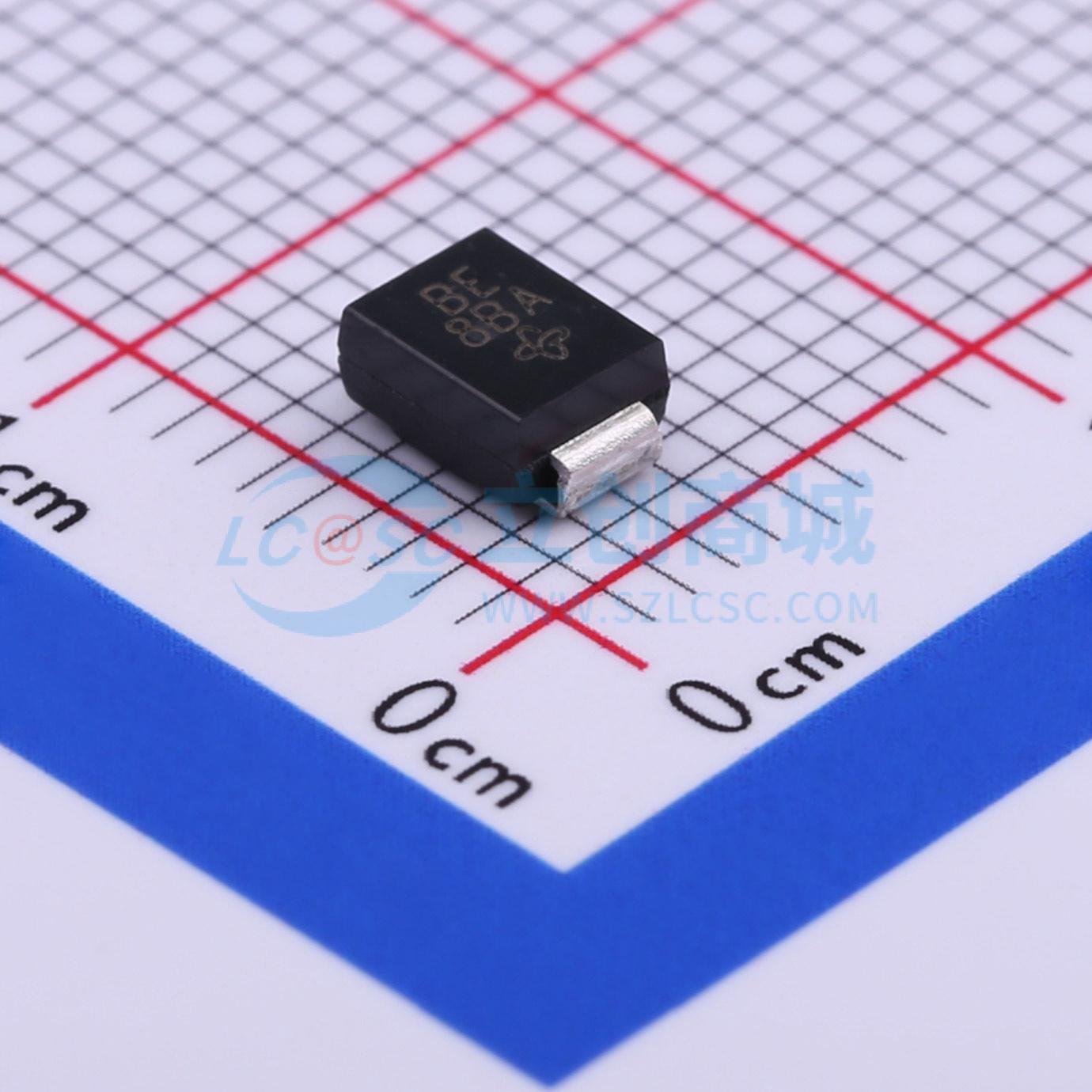

温馨提醒：图片仅供参考，商品以实物为准
SMBJ12CA-E3/52
双向TVS 12V截止 峰值浪涌电流：30.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双向
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMBJ12CA-E3/52
- 商品编号
- C435930
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19.9V | |
| 峰值脉冲电流(Ipp) | 30.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品特性
- 薄型封装
- 适合自动贴装
- 玻璃钝化芯片结
- 有单向和双向可选
- 采用10 / 1000 μs波形时，峰值脉冲功率能力为600 W，重复率（占空比）：0.01%
- 出色的钳位能力
- 响应时间极快
- 浪涌电阻增量低
- 符合J-STD-020标准的MSL 1级，无铅最高峰值温度为260 °C
- 可提供符合AEC-Q101标准的产品
- 汽车级订购代码：基础产品编号HE3或产品编号HM3
应用领域
- 用于保护敏感电子设备，防止因电感负载开关和雷击在IC、MOSFET以及消费、计算机、工业和电信领域传感器单元的信号线上产生的电压瞬变。
