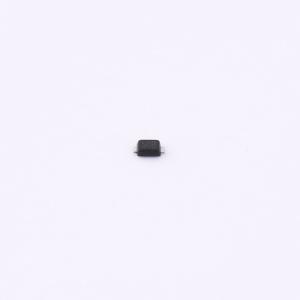

温馨提醒：图片仅供参考，商品以实物为准
TPESD50B4AWT
ESD 48V截止 峰值浪涌电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD50B4AWT
- 商品编号
- C41432275
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.0878克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 48V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 300W | |
| 击穿电压(VBR) | 53.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 5pF |
商品特性
- 低工作电压：50V
- 超低电容：5pF（典型值）
- 超低漏电流：nA级
- 低钳位电压
- 符合IEC 61000-4-2（ESD）抗扰度测试标准
- 空气放电：±25kV
- 接触放电：±20kV
- 符合IEC61000-4-4（EFT）标准，40A（5/50ns）
- 2引脚无引线封装
- 响应时间典型值 < 1 ns
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑及手持设备
- 便携式仪器
- 外围设备
