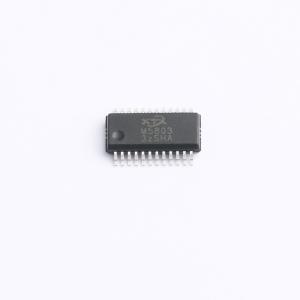

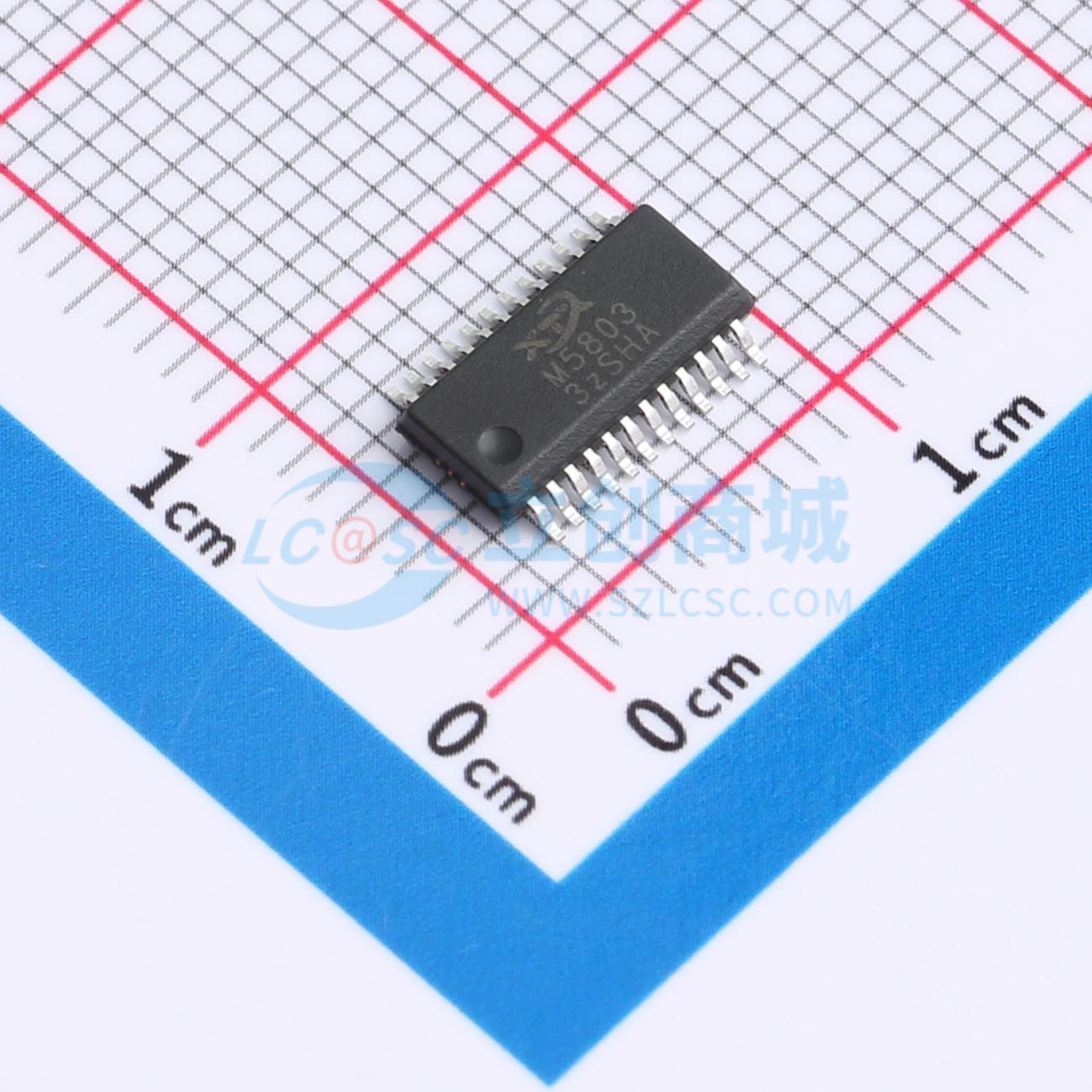

XTM5803AT4CT
八通道NMOS驱动阵列
- 描述
- 14V/500mA 8路达林顿驱动阵列2803,SSOP24封装
- 品牌名称
- XTX(芯天下)
- 商品型号
- XTM5803AT4CT
- 商品编号
- C41430134
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.9446克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 8 | |
| 灌电流(IOL) | 500mA | |
| 拉电流(IOH) | 500mA | |
| 工作电压 | 2.4V~14V |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 350ns | |
| 传播延迟 tpHL | 160ns | |
| 特性 | 欠压保护(UVP)；过热保护(OPT) | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 200uA |
商品概述
XTM5803是专门为低压系统设计的大电流NMOS驱动阵列。此器件由八路独立的NMOS驱动电路组成，每路带有续流二极管，单路NMOS驱动输出电流500mA，该器件可应用于继电器驱动、照明驱动、步进电机驱动等领域。
商品特性
- 工作电压范围：2.4V - 14V
- 持续工作电流500mA
- 支持1.8V ~ 5V逻辑输入
- 封装：SSOP24、QFN4*4 - 20L、SOP18
应用领域
- 步进马达驱动
- 继电器驱动
- 指示灯驱动
