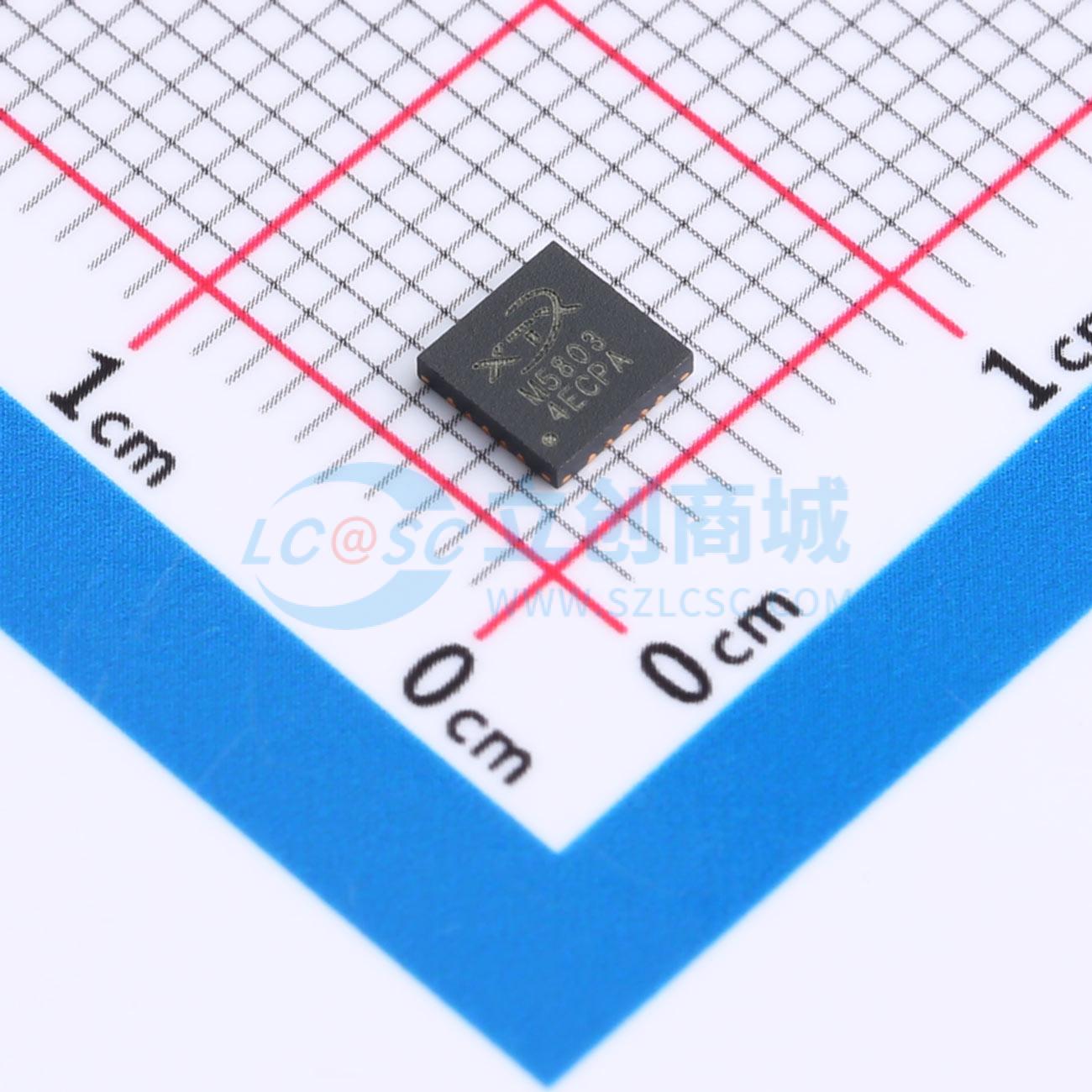

XTM5803AQ5CT实物图

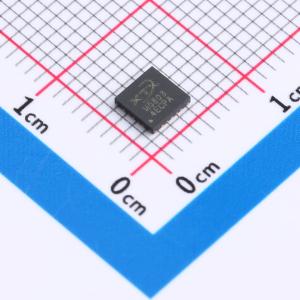

  • XTM5803AQ5CT商品缩略图

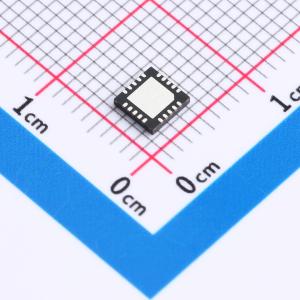

  • XTM5803AQ5CT商品缩略图
  • XTM5803AQ5CT商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

XTM5803AQ5CT

八通道NMOS驱动阵列

描述
14V 8通道达林顿驱动阵列,QFN4*4-20L封装
品牌名称
XTX(芯天下)
商品型号
XTM5803AQ5CT
商品编号
C41430135
商品封装
QFN-20L-EP(4x4)​
包装方式
编带
商品毛重
0.856克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
负载类型MOSFET
驱动通道数8
灌电流(IOL)500mA
拉电流(IOH)500mA
工作电压2.4V~14V
属性参数值
传播延迟 tpLH350ns
传播延迟 tpHL160ns
特性欠压保护(UVP)；过热保护(OPT)
工作温度-40℃~+85℃
静态电流(Iq)200uA

商品概述

XTM5803是专门为低压系统设计的大电流NMOS驱动阵列。此器件由八路独立的NMOS驱动电路组成，每路带有续流二极管，单路NMOS驱动输出电流500mA，该器件可应用于继电器驱动、照明驱动、步进电机驱动等领域。

商品特性

  • 工作电压范围：2.4V - 14V
  • 持续工作电流500mA
  • 支持1.8V ~ 5V逻辑输入
  • 封装：SSOP24、QFN4*4 - 20L、SOP18

应用领域

  • 步进马达驱动
  • 继电器驱动
  • 指示灯驱动
