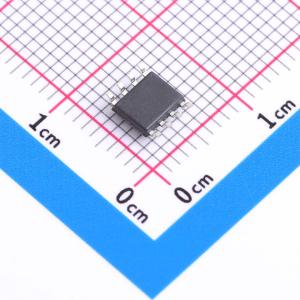

温馨提醒：图片仅供参考，商品以实物为准

GM13085ESA

GM13085E 3.0V~5.5V,±15KV ESD-Protected, Fail-safe, Hot-Swap, RS-485/RS-422 Transceivers

描述: GM13085E是一款3.0V~5.5V工作电压，±15kV ESD保护的RS-485/RS-422收发器。它包括一个驱动器和一个接收器，并具有热插拔功能。
品牌名称: GATEMODE(捷茂微)
商品型号: GM13085ESA
商品编号: C41430222
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.186054克(g)

商品参数

商品概述

GM13085E是一款工作电压为3.0~5.5V、具备+15kV ESD保护功能的RS-485/RS-422收发器，其特点是包含一个驱动器和一个接收器。该器件配备故障安全电路，当接收器输入开路或短路时，可确保接收器输出逻辑高电平。若终端总线上的所有发送器均被禁用（高阻抗），接收器将输出逻辑高电平。GM13085E具备热插拔功能，可消除上电或热插拔期间总线上的误转换。GM13085E采用了降低压摆率的驱动器，可将电磁干扰降至最低，并减少因电缆端接不当引起的反射，从而实现高达1Mbps的无差错数据传输。GM13085E非常适合半双工通信，在空载或驱动器禁用且满载的情况下，其电源电流仅为0.5mA。GM13085E的接收器输入阻抗为1/8单位负载，允许总线上连接多达256个收发器。GM13085E提供8引脚SO和PDIP封装。

商品特性

3.0~5.5V工作电压，RS-485/RS-422 I/O引脚具备±15kV人体模型的扩展ESD保护
真正的故障安全接收器，同时保持与EIA/TIA-485标准兼容，DE和RE引脚采用热插拔输入结构
增强的压摆率限制，有助于实现无差错数据传输
低电流关断模式
允许总线上连接多达256个收发器，提供行业标准的8引脚SO和PDIP封装

应用领域

电表
照明系统
工业控制
电信
安全系统
仪器仪表
现场总线

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	1Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	500uA
	通讯模式	半双工
