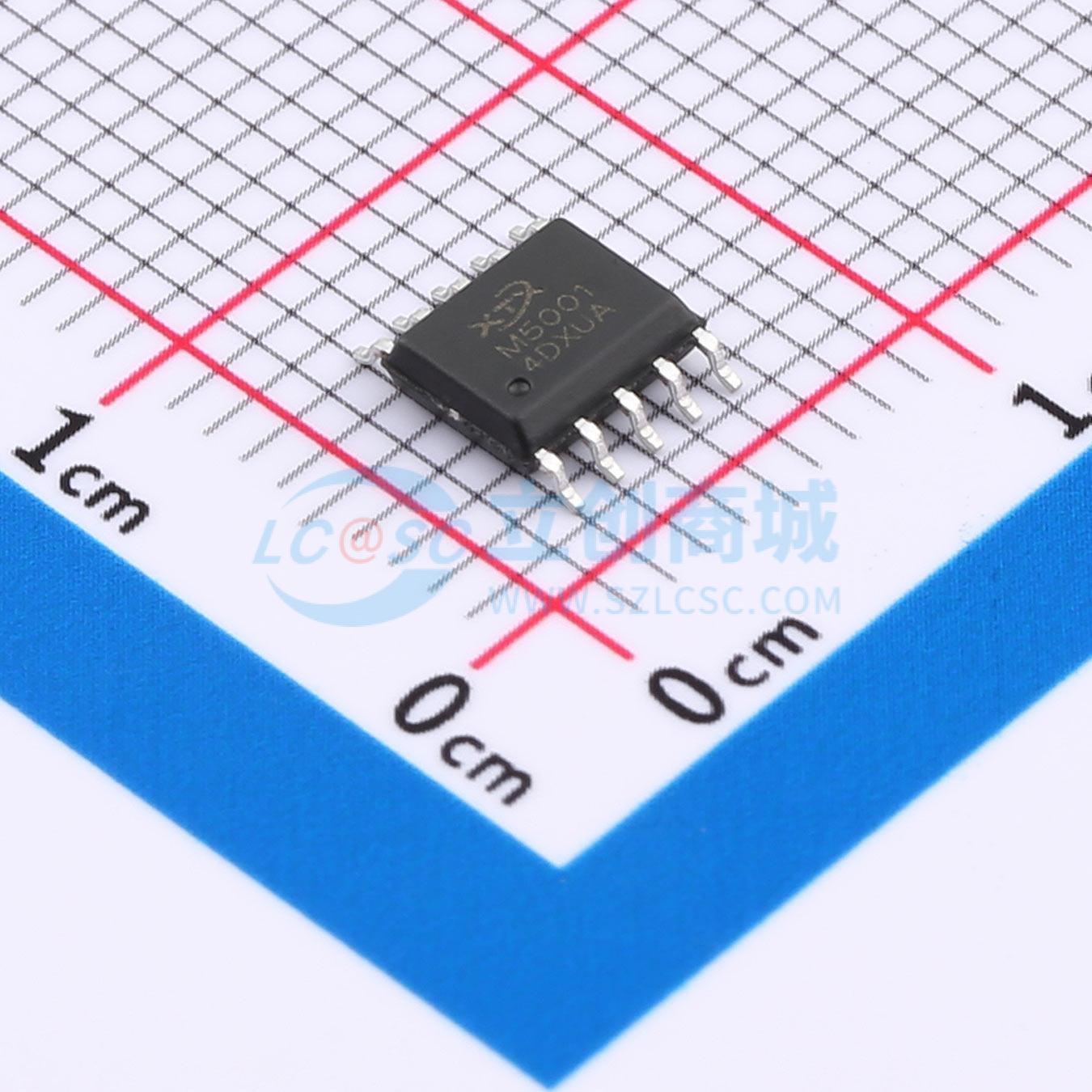

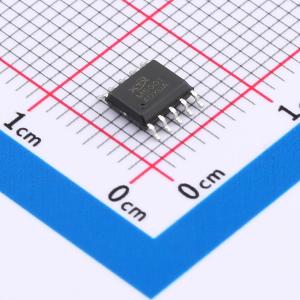

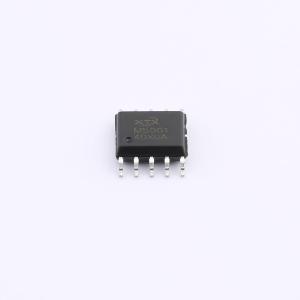

温馨提醒：图片仅供参考，商品以实物为准

XTM5001AT6CT

描述: 18V1.4A双通道马达驱动产品，可驱动两个DC马达或者一个步进马达,SSOP10封装
品牌名称: XTX(芯天下)
商品型号: XTM5001AT6CT
商品编号: C41430136
商品封装: SSOP-10
包装方式: 编带
商品毛重: 0.8914克(g)

商品参数

商品概述

XTM5001是为摄像机、打印机、玩具等机电一体化应用提供的一个双通道电机驱动解决方案。此器件内置两路H桥驱动器，可以驱动两个直流有刷电机，或者一个双极步进电机，或者螺线管及其它感性负载。 XTM5001支持最高工作电压为18V，持续电流1.4A，峰值电流2.2A。同时集成了过温保护、欠压闭锁以及过流保护等保护功能。 XTM5001具有PWM（IN1/IN2/IN3/IN4）输入接口，支持与行业标准器件兼容。

商品特性

工作电压范围：3.7V - 18V
持续工作电流1.4A，峰值2.2A
RDS(ON)导通阻抗：0.56Ω
可以驱动两个直流有刷电机或者一个双极步进电机
低功耗睡眠模式
输出可以并联，2A驱动输出
集成欠压保护、过热保护、过流保护
封装：SSOP10和MSOP10

应用领域

摄像机
打印机以及办公自动化设备
玩具、机器人

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 5 个)

个

起订量：5 个500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	步进电机驱动芯片
	电机驱动电压(Vm)	3.7V~18V
	输出电流	1.4A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	560mΩ
	工作温度	-40℃~+85℃
