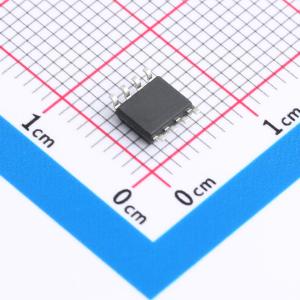

CC6937S8-5FB040

描述: CC6937 器件是一款高性能霍尔效应电流传感器，能够更高效地测量直流或交流电流，在工业、消费和通信设备中具有高精度、出色的线性度和温度稳定性等优点。CC6937 器件由高精度、低噪声的线性霍尔集成电路和低电阻主电流导体组成。内部铜导体的典型电阻为 0.5mΩ，与通用电阻采样方法相比，功率损耗要小得多
品牌名称: CrossChip(成都芯进)
商品型号: CC6937S8-5FB040
商品编号: C41421928
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.3071克(g)

商品参数

商品概述

CC6937是一款高性能霍尔效应电流传感器，能够更有效的测量直流或交流电流，并具有精度高、线性度和温度稳定性好等优点，广泛应用于工业、消费类及通信类设备。 CC6937内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流导线。 0.5mΩ的超低阻抗的导线可最大限度减少功率损耗和热散耗。内部固有绝缘在原边与副边电路之间提供了3750VRMS绝缘耐压。传感器采用线性霍尔传感器温度补偿技术，具有较高的温度稳定特性。 CC6937内部集成的差分共模抑制电路可以让芯片输出不受外部干扰磁信号影响：集成的动态失调消除电路使芯片的灵敏度不受外界压力和芯片封装应力的影响。 CC6937提供SOP8封装，工作温度范围为 - 40至 +125℃，符合RoHS相关规定要求。

商品特性

基准具有内置VREF输出、外部VREF输入两种模式：
- 内置VREF输出时，VOE可编程至 < 5mV
- 外部VREF输入时，Vout静态输出电压和其保持一致
测量范围宽，5A,10A,20A,25A,30A,40A,50A,60A多种量程可选
隔离耐压高，导线引脚到信号引脚有3750VRMS的安全隔离电压
高带宽(230kHz)，低噪声，单端模拟输出
低损耗，导线电阻0.5mΩ
阶跃响应时间1.5μs
常温误差 ± 1%，灵敏度温漂可达 ± 2.5%
温度稳定性好，采用霍尔信号放大电路和温度补偿电路
差分霍尔结构，抗外部磁干扰能力强
ESD(HBM)4kV，ESD(CDM)1kV，LU200mA

应用领域

基站
空调
电源
控制板

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±40A
	工作电压	5V
	隔离电压(Vrms)	3750Vrms
	灵敏度	50mV/A

	属性	参数值
	工作温度	-40℃~+125℃
	带宽	230kHz
	电流端电阻	0.5mΩ
	响应时间(tr)	1.5us
	双向电流检测	支持
