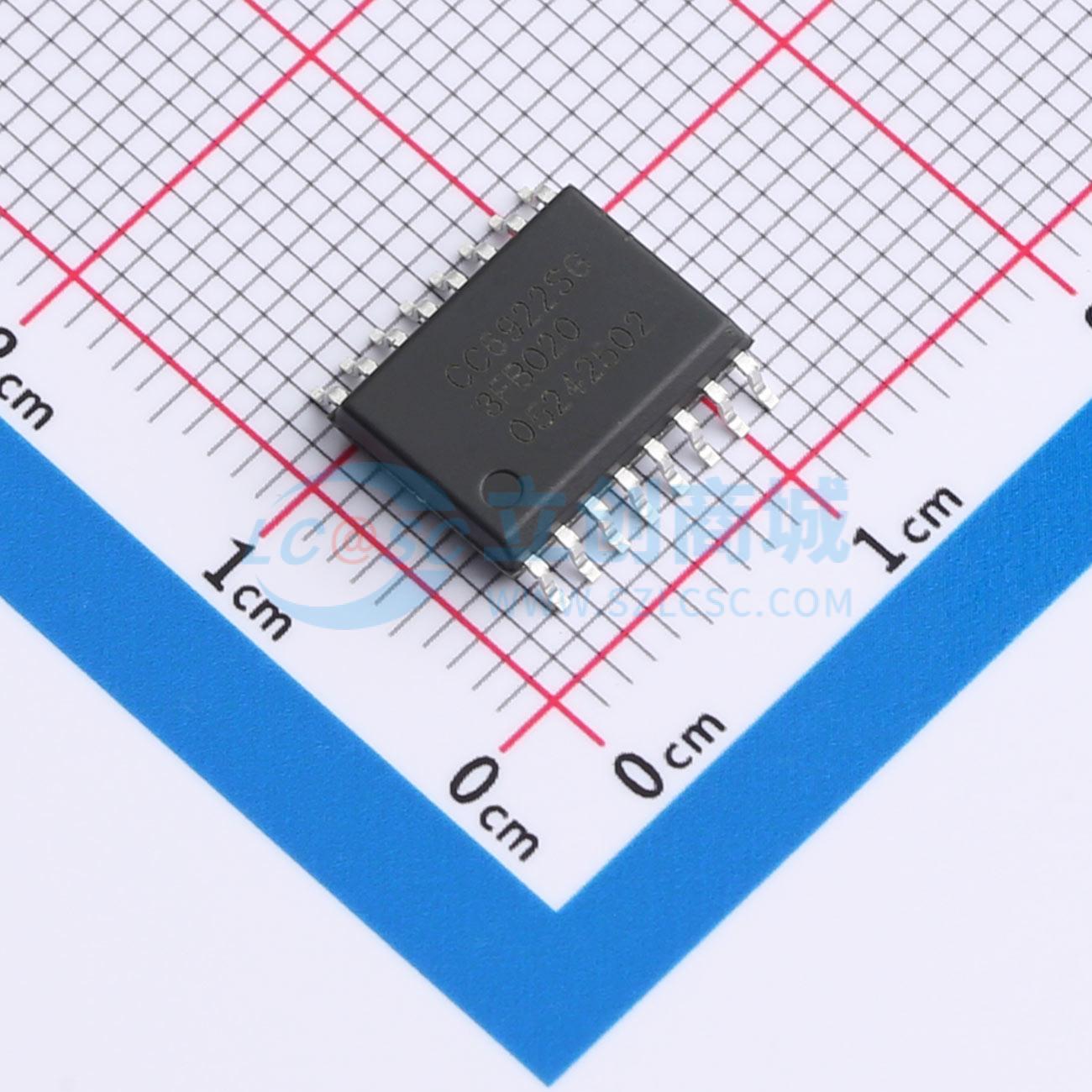

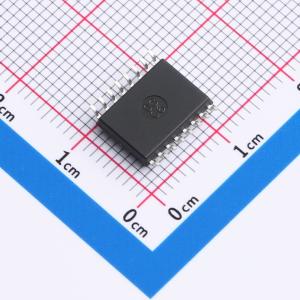

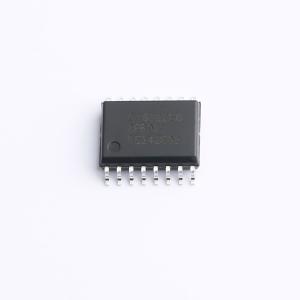

温馨提醒：图片仅供参考，商品以实物为准

CC6922SG-3FB020

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC6922是一款高性能霍尔效应电流传感器，能够更有效的测量直流或交流电流，并具有精度高、线性度和温度稳定性好的优点，广泛应用于工业、消费类及通信类设备。 CC6922内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流导线。0.3mΩ的超低阻抗的导线可最大限度减少功率损耗和热散耗。
品牌名称: CrossChip(成都芯进)
商品型号: CC6922SG-3FB020
商品编号: C41421940
商品封装: SOP-16W
包装方式: 编带
商品毛重: 0.8801克(g)

商品参数

商品概述

CC6922是一款高性能霍尔效应电流传感器，能够更有效的测量直流或交流电流，并具有精度高、线性度和温度稳定性好的优点，广泛应用于工业、消费类及通信类设备。 CC6922内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流导线。0.3mΩ的超低阻抗的导线可最大限度减少功率损耗和热散耗。内部固有绝缘在输入电流路径与副边电路之间提供了5000VRMS绝缘耐压。传感器采用线性霍尔传感器温度补偿技术，具有较高的温度稳定特性。 CC6922内部集成的差分共模抑制电路可以让芯片输出不受外部干扰磁信号影响；集成的动态失调消除电路使芯片的灵敏度不受外界压力和芯片封装应力的影响。 CC6922另一个优点是设计了开漏输出的快速故障监控功能，非常适用于过流故障检测。该功能在故障检测中应用灵活，大大简化了电路板应用布局。参考电压(VREF)允许进行差分测量以及设置过电流故障阈值的参考电压(VOC)。 CC6922提供SOP16W封装，工作温度范围为-40至+125°C，符合RoHS相关规定要求。

商品特性

基准具有内置VREF输出、外部VREF输入两种模式
内置VREF输出模式时，VOE可编程至<5mV
外部VREF输入模式时，VOUT静态输出电压和其保持一致
测量范围宽，20A,30A,40A,50A,65A,75A,80A,100A,125A,150A多种量程可选
过流点VOC用户自设定，具有低延迟错误报警输出xFAULT
低噪声，单端模拟输出
隔离耐压高，导线引脚到信号引脚有5000VRMS的安全隔离电压
1500VRMS的基本绝缘，750VRMS的加强绝缘
低损耗，导线电阻0.3mΩ
带宽高，可达250kHz，阶跃响应时间1.2us
常温误差1%，灵敏度温漂可达±2.5%
温度稳定性好，采用霍尔信号放大电路和温度补偿电路
差分霍尔结构，抗外部磁干扰能力强
抗机械应力强，磁参数不会因为受外界压力而偏移
ESD (HBM) 4kV，ESD(CDM)2kV，LU 500mA

应用领域

电机控制
负载监测系统
开关电源
过流故障保护
OBC
光伏逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流传感器
	电流测量范围	±20A
	工作电压	3.3V
	隔离电压(Vrms)	5000Vrms
	灵敏度	66mV/A

	属性	参数值
	工作温度	-40℃~+125℃
	带宽	250kHz
	电流端电阻	0.3mΩ
	响应时间(tr)	1.2us
