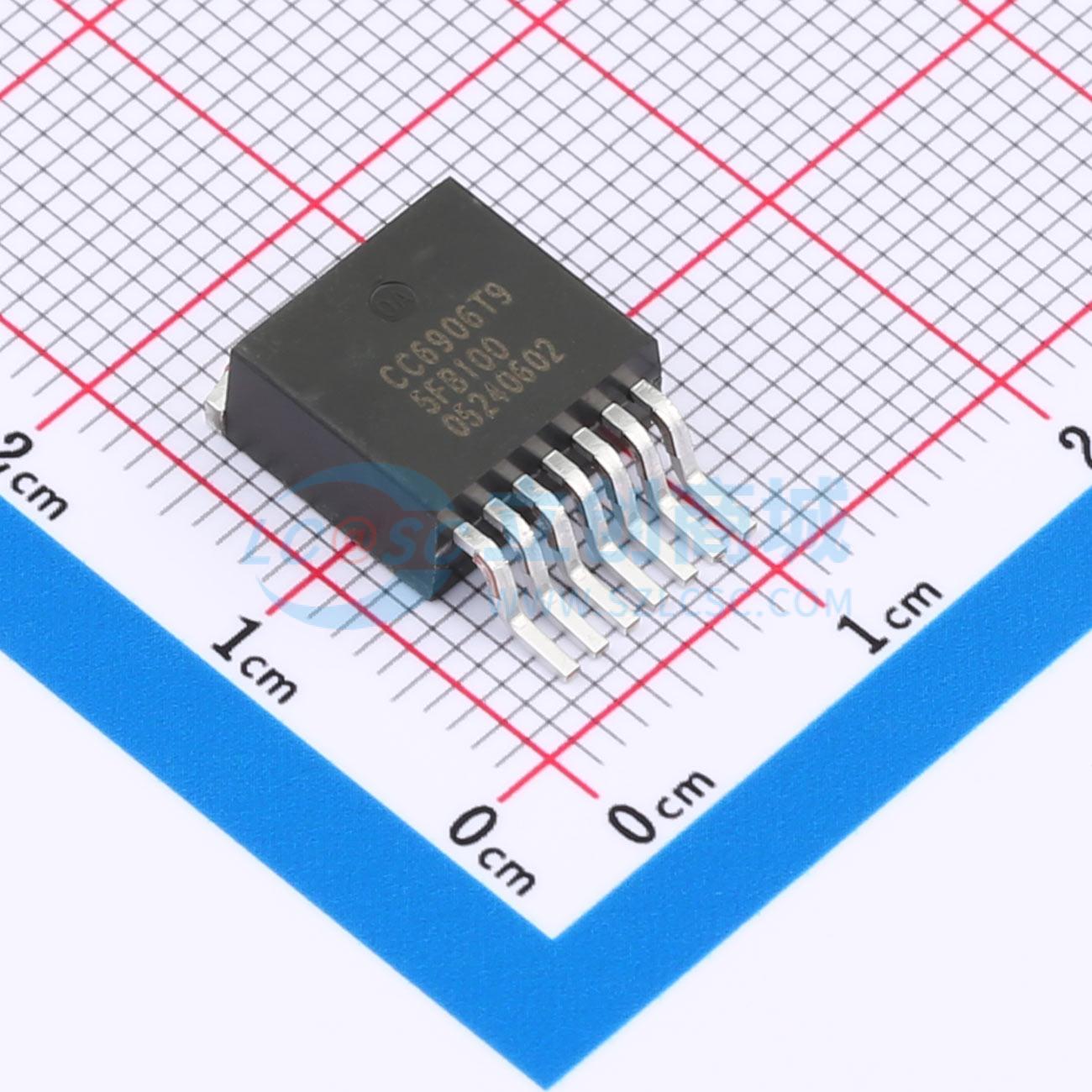

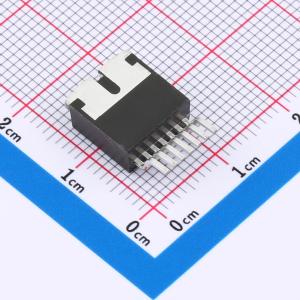

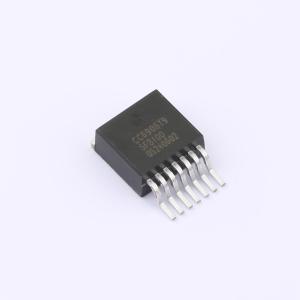

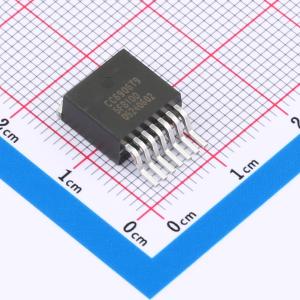

CC6906T9-5FB100
高性能霍尔效应电流传感器，测量范围50A - 300A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CC6906 器件是一款高性能霍尔效应电流传感器，能更高效地测量直流或交流电流，在工业、消费和通信设备中具备高精度、出色的线性度和温度稳定性等优势。CC6906 器件由高精度、低噪声的线性霍尔集成电路和低电阻主电流导体组成。30μΩ 的超低阻抗导体引线可最大限度降低功率损耗和散热
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC6906T9-5FB100
- 商品编号
- C41421951
- 商品封装
- TO-263-7
- 包装方式
- 编带
- 商品毛重
- 2.0075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±100A | |
| 工作电压 | 5V | |
| 隔离电压(Vrms) | 200Vrms | |
| 灵敏度 | 20mV/A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 带宽 | 250kHz | |
| 响应时间(tr) | 1.2us | |
| 双向电流检测 | 支持 | |
| 功能特性 | 过流保护；上电复位；欠压锁定；双向检测 |
商品概述
CC6906是一款高性能霍尔效应电流传感器，能够更有效地测量直流或交流电流，具有精度高、线性度和温度稳定性好的优点，广泛应用于工业、消费类及通信类设备。CC6906内部集成了一颗高精度、低噪声的线性霍尔电路和一根超低阻抗的主电流导线，30μΩ的超低阻抗导线可最大限度地减少功率损耗和热散耗。内部固有绝缘在原边与副边电路之间提供了200V_RMS的隔离耐压。传感器采用线性霍尔传感器温度补偿技术，具有较高的温度稳定特性。CC6906内部集成的差分共模抑制电路可使芯片输出不受外部干扰磁信号影响；集成的动态失调消除电路使芯片的灵敏度不受外界压力和芯片封装应力的影响。CC6906设计了开漏输出的快速故障监控功能，非常适用于过流故障检测。参考电压(V_REF)允许进行差分测量以及设置过电流故障阈值的设备参考电压(Voc)。CC6906采用TO263 - 7封装，工作温度范围为 - 40至 + 125°C，符合RoHS相关规定要求。
商品特性
- 基准具有内置VREF输出、外部VREF输入两种模式：内置VREF输出模式时，V_OE可编程至 < 5mV；外部VREF输入模式时，V_OUT静态输出电压和其保持一致
- 测量范围宽，有50A、100A、150A、200A、300A多种量程可选
- 过流点Voc用户自设定，具有低延迟错误报警输出xFAULT
- 低噪声，单端模拟输出
- 低损耗，导线电阻30μΩ
- 带宽高，可达250kHz，阶跃响应时间1.2μs
- 导线引脚到信号引脚有200V_RMS的隔离耐压，常温误差1%，灵敏度温漂可达 ± 2.5%
- 温度稳定性好，采用霍尔信号放大电路和温度补偿电路
- 差分霍尔结构，抗外部磁干扰能力强
- 抗机械应力强，磁参数不会因为受外界压力而偏移
- ESD (HBM) 4kV，ESD(CDM) 1kV，LU 200mA
应用领域
- 电机控制
- 负载监测系统
- 开关电源
- 过流故障保护
- 光伏及储能
