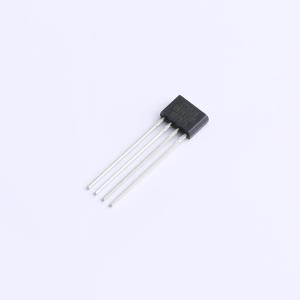

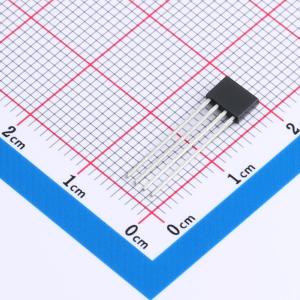

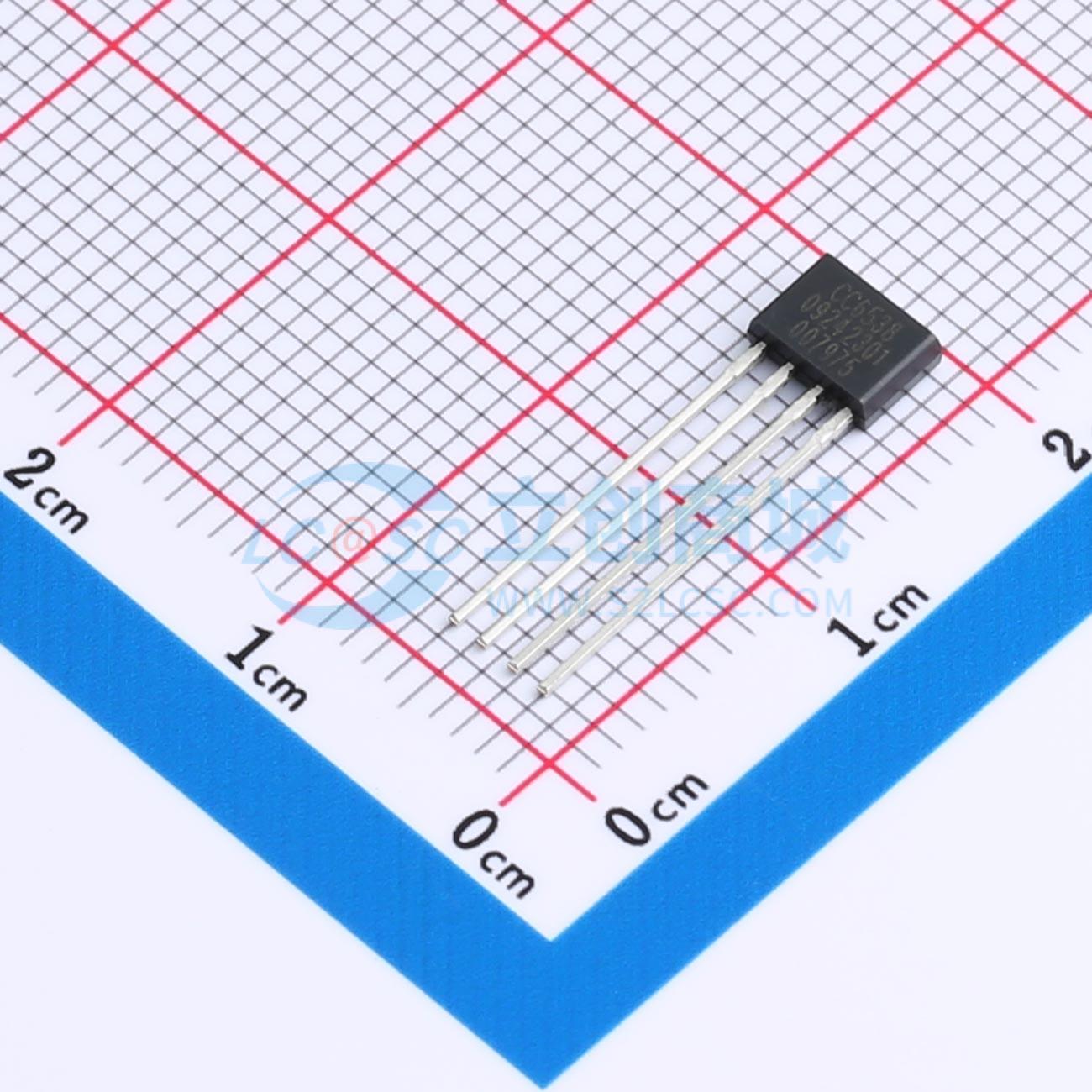

温馨提醒：图片仅供参考，商品以实物为准
CC6538T4S-002BF5-RE-AC
汽车级、高精度、低噪声、可编程线性霍尔效应传感器IC，具备先进的温度补偿技术和高带宽模拟输出
- 描述
- CC6538在单芯片上集成霍尔元件，采用BCD工艺实现霍尔与信号调理ASIC电路的一体化设计。该芯片包含高灵敏度霍尔传感器、霍尔信号前置放大器、高精度霍尔温度补偿单元、振荡器、动态失调消除电路和放大器输出模块。CC6538采用先进的自适应霍尔温度补偿技术，可在-40~150°C的温度范围内正常工作
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC6538T4S-002BF5-RE-AC
- 商品编号
- C41421968
- 商品封装
- TO-94
- 包装方式
- 编带
- 商品毛重
- 0.403875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性霍尔传感器 | |
| 磁场范围 | - | |
| 灵敏度 | 2mV/Gs | |
| 灵敏度温漂 | - | |
| 线性度 | ±0.25% |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 18mA | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | - |
商品概述
CC6538片内集成霍尔，采用BCD工艺制程实现霍尔和信号调理ASIC电路一体化集成设计。芯片包含高灵敏度霍尔传感器、霍尔信号预放大器、高精度霍尔温度补偿单元、振荡器、动态失调消除电路和放大器输出模块。采用先进的自适应霍尔温度补偿技术，可在 -40~150°C 间正常工作。线性输出范围宽，电源电压5V条件下，Vout输出可在 0.5~4.5V 之间随磁场线性变化，线性度高达0.25%。集成动态失调消除电路，灵敏度和静态输出电压几乎不受外界压力和封装应力影响。斩波频率1.4MHz，带宽240kHz，响应速度快。芯片内部集成E-fuse，可编程次数2次并具有熔丝锁定功能。满足零点调节、增益调节、极性调整、反接保护和断线保护的功能。具备温度补偿、线性度校准，产品高低温校准在芯片层面完成。提供TC-94封装，工作温度范围 -40~150°C，存储温度范围 -40~165°C，满足无卤、无铅和RoHS等环保要求相关规定。
商品特性
- 电压工作范围：4.5~5.5V，增益随Vcc线性比例变化
- 测量范围宽，线性度优于0.25%
- 斩波、谐波、噪声功率与基波占比小于1%（30kHz正弦波测试）
- 响应时间典型值为1.2us
- 1.4MHz斩波频率，高带宽，低噪声，信号带宽典型值240kHz
- 低功耗，IC静态工作电流为18mA
- 工作环境温度：-40~150°C，存储温度范围 -40~165°C
- 抗干扰能力强，抗机械应力能力强
- 多重保护功能：断线保护、反接保护、高压钳位、输出钳位
- 低温漂（<1.5%），低时漂
- 潮敏等级：MSL1
- ESD（HBM）±8kV，ESD（CDM）±2kV
应用领域
- 车规级电流传感器模块
- 齿轮传感器
- 位移测量
