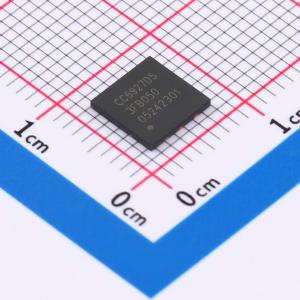

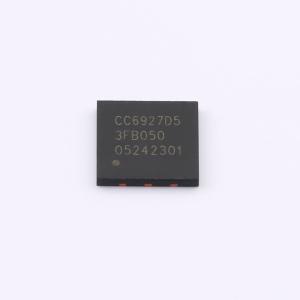

CC6927D5-3FB050

CC6927是一款高性能霍尔效应电流传感器，能够更有效的测量直流或交流电流，并具有精度高、线性度和温度稳定性好的优点，广泛应用于工业、消费类及通信类设备。 CC6927由高精度、低噪声的线性霍尔集成电路和一根低阻抗的主电流导线组成。0.3mΩ的超低阻抗的导线可最大限度减少功率损耗和热散耗。内部固有绝缘在原边与副边电路之间提供了100V_RMS的隔离耐压。传感器采用线性霍尔传感器温度补偿技术，具有较高的温度稳定特性。 CC6927内部集成的差分共模抑制电路可以让芯片输出不受外部干扰磁信号影响；集成的动态失调消除电路使芯片的灵敏度不受外界压力和芯片封装应力的影响。 CC6927提供DFN (6.4×6.4)封装，工作温度范围为 -40至 +125°C，符合RoHS相关规定要求。 CC6927是基于霍尔传感器的精密电流传感器，具有100V_RMS的隔离耐压，在整个温度范围内 <3%的满量程误差输出，可实现双向电流检测。芯片内部电流主导线在室温下具有0.3mΩ的电阻，可减少插入损耗。输入电流产生的磁场由霍尔传感器感测，并由精密信号链放大。可用于交流和直流电流测量，带宽为250kHz。测量电流50A~150A，共有3种电流量程可选择，可以在推荐范围的单电源下工作。CC6927针对高精度和温度稳定性进行了优化，在整个范围内均补偿了失调和灵敏度。 CC6927的输入电流通过IP+和IP - 引脚流经封装体的原边侧，流过芯片的电流会产生与输入电流成比例的磁场，并由隔离的精密霍尔传感器IC进行测量。与其他电流测量方法相比，低阻抗的引线框路径减少了功耗，并且在原边不需要任何外部器件。此外，内部集成的差分共模抑制电路可以让芯片输出不受外部干扰磁信号影响，仅测量了由输入电流产生的磁场，从而抑制了外部磁场的干扰。 原边电流输入导线在25°C时的典型电阻为0.3mΩ。引线框由铜制成，输入导线的温度系数为正，导线电阻随温度增加而变大，典型的温度系数为3900ppm/°C，温度每升高100°C，原边电阻就会上升39%。

• 提供VCC/2零电流基准输出
• 高带宽，低噪声，单端模拟输出
• 导线引脚到信号引脚有100V_RMS的隔离耐压
• 低损耗，导线电阻0.3mΩ
• 带宽高，可达250kHz，阶跃响应时间1.2us
• 常温误差1%，灵敏度温漂可达±2.5%
• 温度稳定性好，采用霍尔信号放大电路和温度补偿电路
• 差分霍尔结构，抗外部磁干扰能力强
• 抗机械应力强，磁参数不会因为受外界压力而偏移
• 可调快速过流故障
• ESD (HBM) 4kV

• 电机控制
• 负载监测系统
• 开关电源
• 过流故障保护
