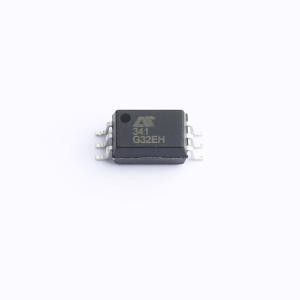

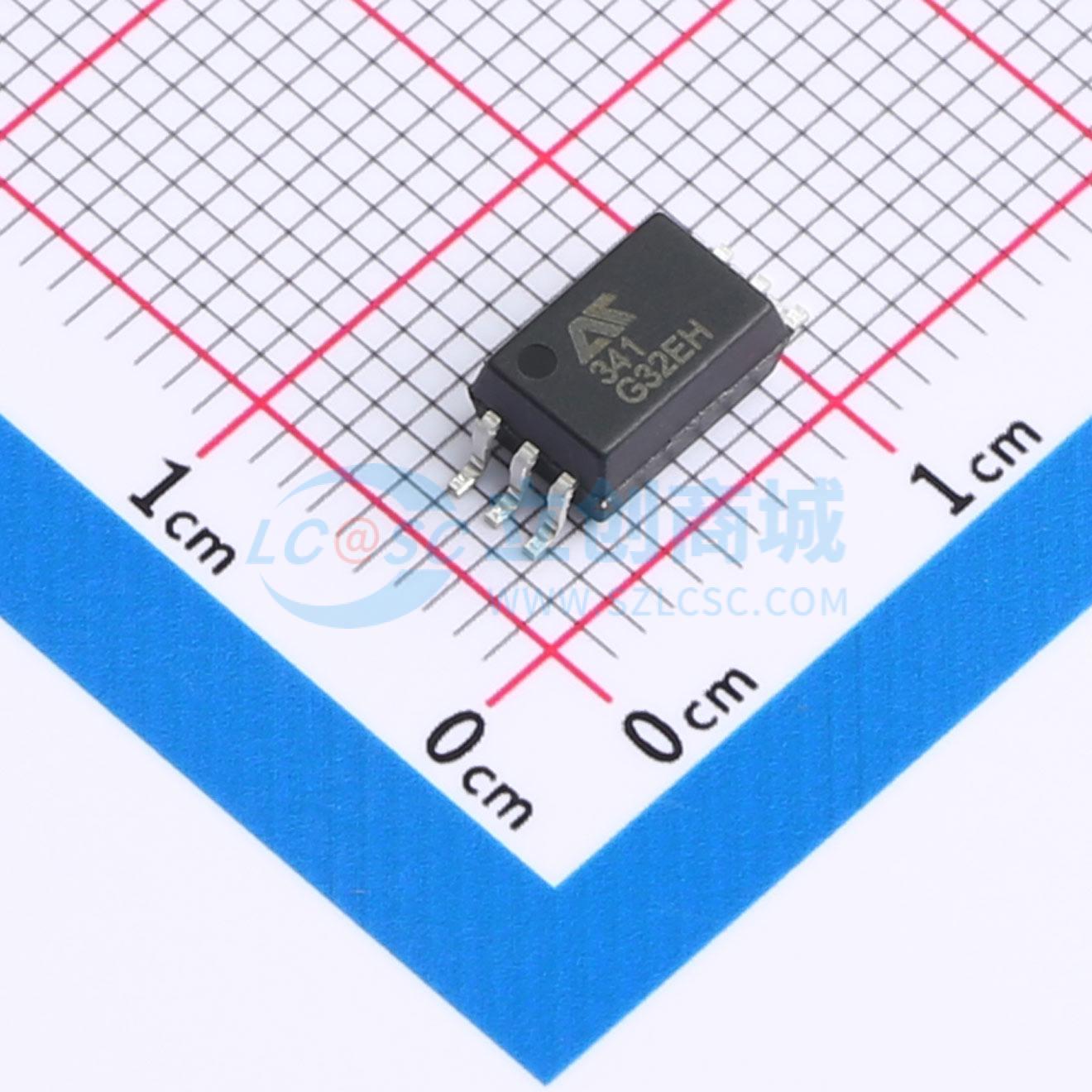

ACPL-P341(AT)
光耦-栅极驱动光耦
- 描述
- ACPL-P341(AT)是一种输出电流为0.6A的栅极驱动光电耦合器，具有一个镓砷磷化合物( GaAsP ) 的发光二极管，通过红外光耦合到光敏集成电路。 广泛应用于：开关电源、IGBT/MOSFET 栅极驱动器、交流和无刷直流电机驱动器、可再生能源逆变器、工业逆变器。
- 品牌名称
- AOTE(奥特)
- 商品型号
- ACPL-P341(AT)
- 商品编号
- C41415691
- 商品封装
- SOP-6-P
- 包装方式
- 编带
- 商品毛重
- 0.3934克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | MOSFET；IGBT | |
| 通道数 | 1 | |
| CMTI(kV/us) | 35kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 3A | |
| 传播延迟 tpHL | 200ns | |
| 传播延迟 tpLH | 200ns | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 745mW | |
| 工作温度 | -40℃~+105℃ | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 下降时间(tf) | 40ns | |
| 上升时间(tr) | 43ns | |
| 功能特性 | 带滞后的欠压锁定 |
商品特性
- 输入-输出隔离电压Vios=5000 Vrms
- 最小共模抑制35 kV/μs
- 宽工作电压范围15V ~ 30V
- 最大峰值输出电流3.0A
- 爬电距离 >7.0 mm
- 输入-输出绝缘厚度 >0.4mm
- 防潮等级MSL class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 工业自动化和电子电力
- 新能源与电力系统
- 电力控制与保护装置
- 噪声环境设备和精密医疗仪器
