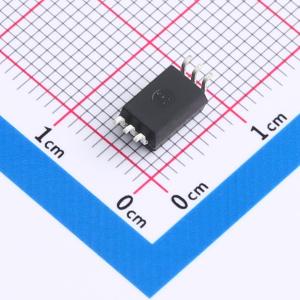

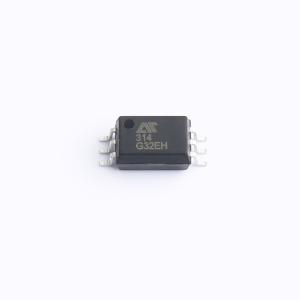

温馨提醒：图片仅供参考，商品以实物为准

ACPL-P314(AT)

光耦-栅极驱动光耦

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ACPL-P314(AT)是一种输出电流为0.6A的栅极驱动光电耦合器，具有一个镓砷磷化合物( GaAsP ) 的发光二极管，通过红外光耦合到光敏集成电路。广泛应用于：开关电源、IGBT/MOSFET 栅极驱动器、交流和无刷直流电机驱动器、可再生能源逆变器、工业逆变器。
品牌名称: AOTE(奥特)
商品型号: ACPL-P314(AT)
商品编号: C41415694
商品封装: SOP-6-P
包装方式: 编带
商品毛重: 0.3946克(g)

商品参数

商品概述

ACPL-P314(AT) 是一种输出电流为0.6A的栅极驱动光电耦合器，具有一个镓砷磷化合物( GaAsP ) 的发光二极管，通过红外光耦合到光敏集成电路。这种光电耦合器可驱动大多数的小功率IGBTs 和MOSFETs。在电机控制逆变器以及高性能电力系统应用中，其非常适用于快速切换驱动功率IGBTs 和MOSFETs。

商品特性

25 kV/μs 最小共模抑制
宽工作电压范围：10V 至30V
工作温度范围： -40°C 至 +100°C
延迟时间最大为700ns
开关速度快
0.4A 最小峰值输出电流
0.6A 最大峰值输出电流
符合加强绝缘标准

应用领域

开关电源
IGBT/MOSFET 栅极驱动器
交流和无刷直流电机驱动器
可再生能源逆变器
工业逆变器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动光耦
	负载类型	IGBT；MOSFET
	通道数	1
	CMTI(kV/us)	25kV/us
	驱动侧工作电压	-
	峰值输出电流	600mA

	属性	参数值
	传播延迟 tpHL	700ns
	传播延迟 tpLH	700ns
	隔离电压(Vrms)	5kV
	耗散功率(Pd)	295mW
	工作温度	-40℃~+100℃
