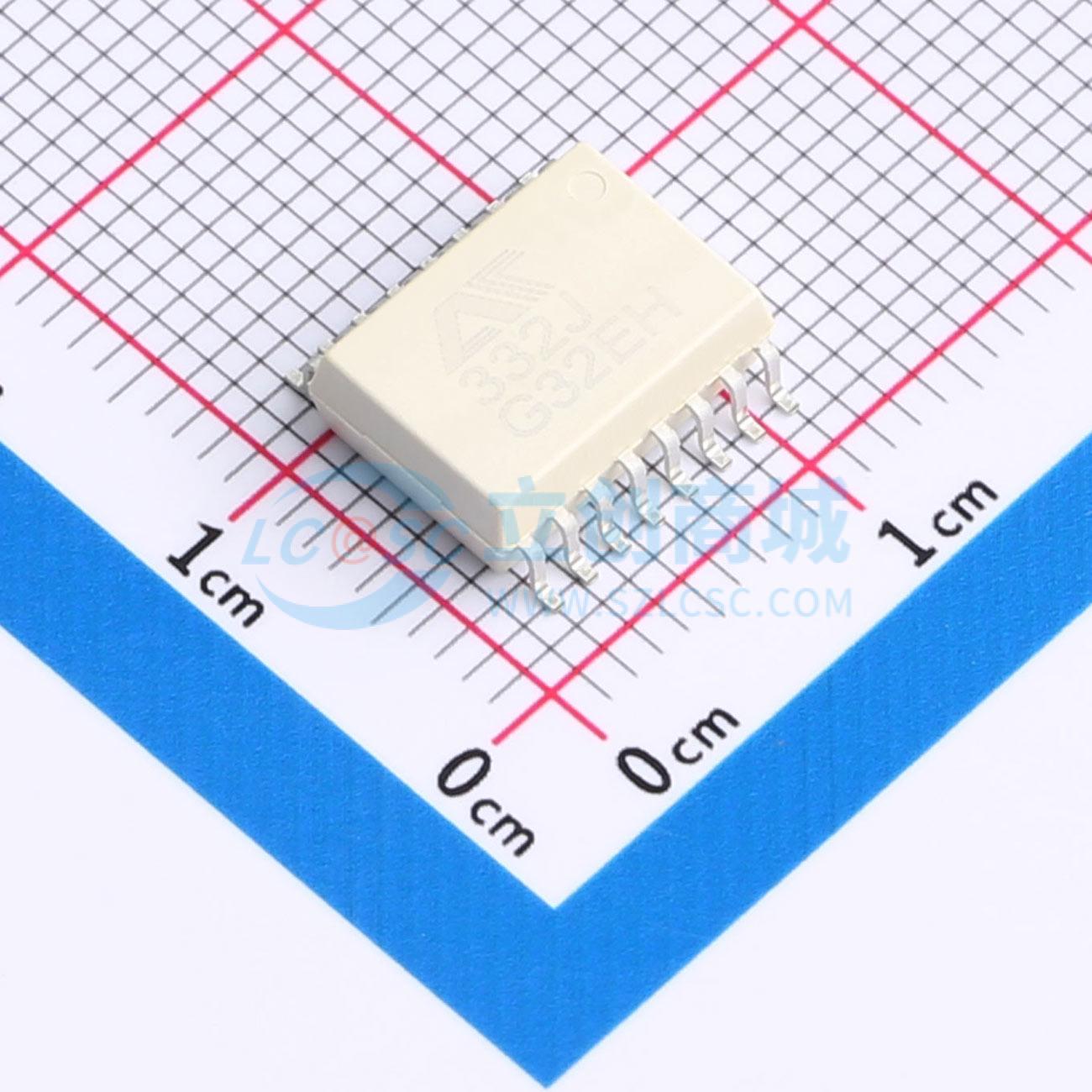

ACPL-332J(AT)实物图

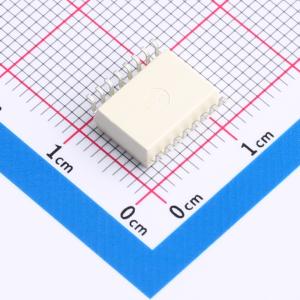

  • ACPL-332J(AT)商品缩略图
  • ACPL-332J(AT)商品缩略图
  • ACPL-332J(AT)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

ACPL-332J(AT)

光耦-栅极驱动光耦

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
ACPL-332J(AT)具有一个AlGaAs LED。LED与具有功率输出级的集成电路光学耦合。 广泛应用于：隔离型 IGBT 或隔离型功率 MOSFET 的栅极驱动、交流和无刷式直流电机驱动器、工业逆变器、不间断电源 （UPS）。
品牌名称
AOTE(奥特)
商品型号
ACPL-332J(AT)
商品编号
C41415696
商品封装
SOP-16​
包装方式
编带
商品毛重
0.8132克(g)

商品参数

属性参数值
商品目录栅极驱动光耦
负载类型IGBT；MOSFET
通道数1
CMTI(kV/us)50kV/us
驱动侧工作电压15V~30V
峰值输出电流2.5A
传播延迟 tpHL250ns
传播延迟 tpLH250ns
属性参数值
隔离电压(Vrms)5kV
耗散功率(Pd)-
工作温度-40℃~+110℃
正向压降(Vf)1.6V
直流反向耐压(Vr)5V
下降时间(tf)50ns
输入侧工作电压3.3V~5.5V
上升时间(tr)50ns

数据手册PDF

放大查看下载PDF
