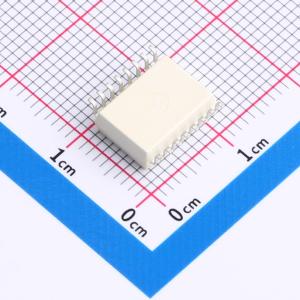

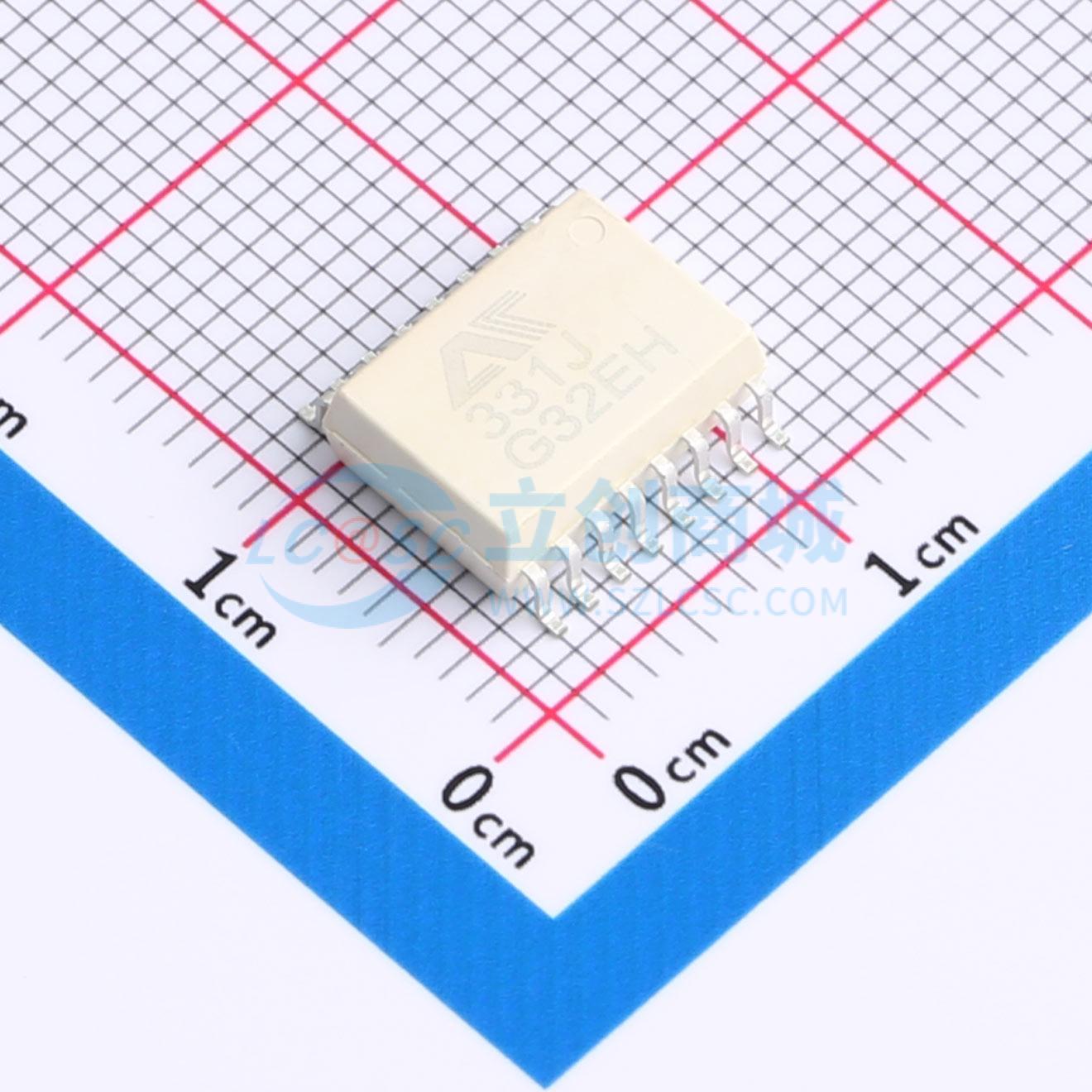

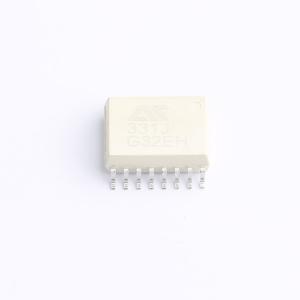

ACPL-331J(AT)
光耦-栅极驱动光耦
- 描述
- ACPL-331J(AT)具有一个AlGaAs LED。LED与具有功率输出级的集成电路光学耦合。 广泛应用于：隔离型 IGBT 或隔离型功率 MOSFET 的栅极驱动、交流和无刷式直流电机驱动器、工业逆变器、不间断电源 （UPS）。
- 品牌名称
- AOTE(奥特)
- 商品型号
- ACPL-331J(AT)
- 商品编号
- C41415695
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.813克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 | |
| 负载类型 | MOSFET；IGBT | |
| 通道数 | 1 | |
| CMTI(kV/us) | 25kV/us | |
| 驱动侧工作电压 | 15V~30V | |
| 峰值输出电流 | 1.5A | |
| 传播延迟 tpHL | 250ns | |
| 传播延迟 tpLH | 250ns |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+105℃ | |
| 正向压降(Vf) | 1.6V | |
| 直流反向耐压(Vr) | 5V | |
| 下降时间(tf) | 50ns | |
| 输入侧工作电压 | 3.3V~5.5V | |
| 上升时间(tr) | 50ns |
