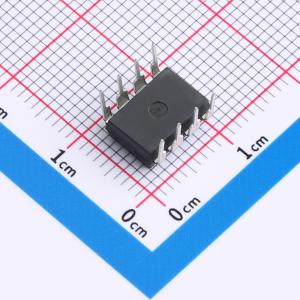

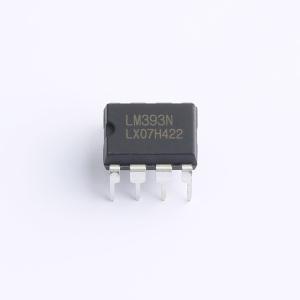

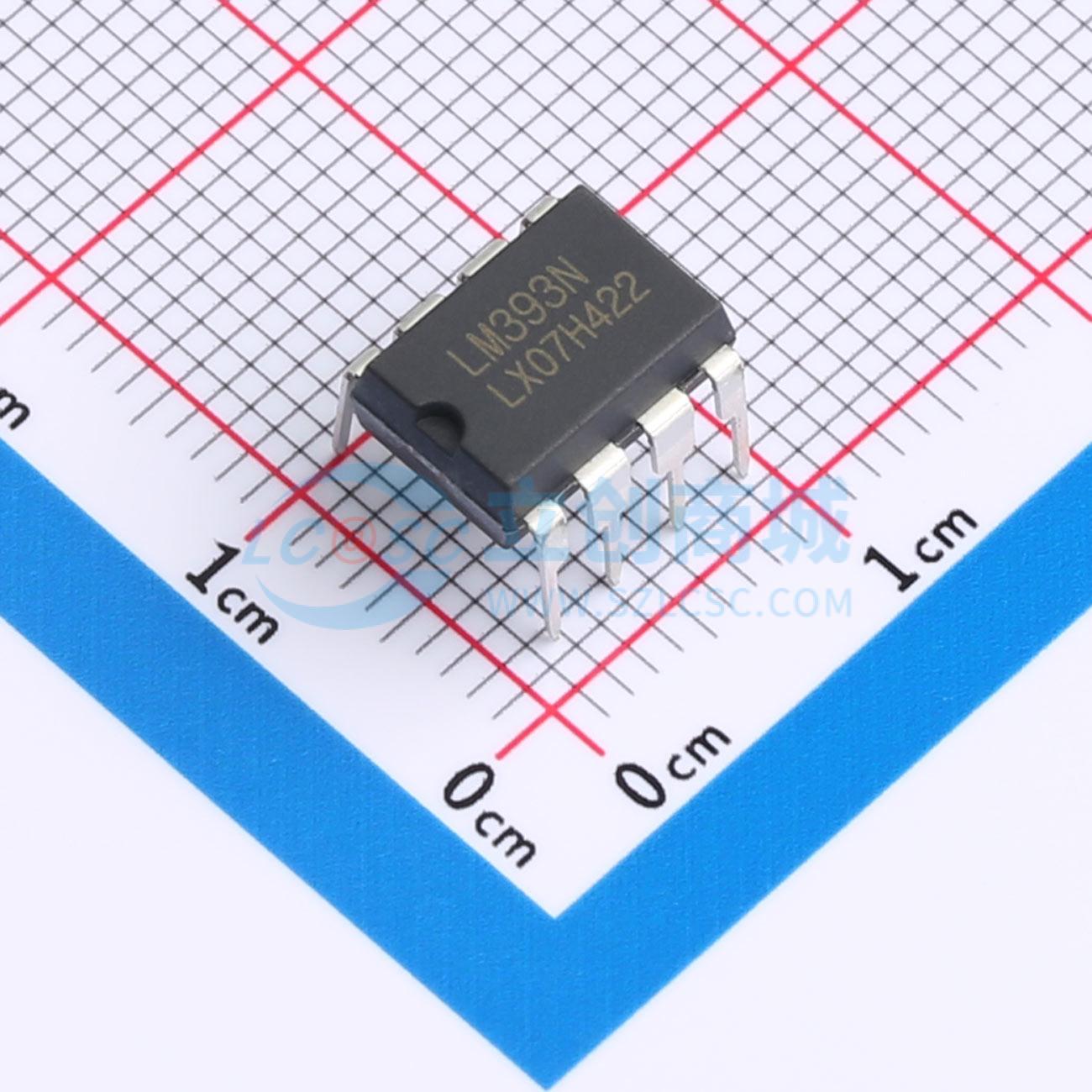

温馨提醒：图片仅供参考，商品以实物为准
LM393N(LX)
两路差分比较器，支持单双电源供电，输出兼容TTL、MOS和CMOS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM393内部由两个独立的比较器组成。电路可以工作在宽电压范围的单电源下，也支持双电源供电。双电源供电时，两个电源之间的压差在2V至18V之间且ΔVCC比输入共模电压至少高1.5V。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- LM393N(LX)
- 商品编号
- C41413104
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.8654克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | 1.3us | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | 开集 | |
| 输出模式 | CMOS；MOS；TTL |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 静态电流(Iq) | 500uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2V~18V | |
| 双电源(Vee ~ Vcc) | -9V~-1V；1V~9V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 0.3us；1.3us | |
| 功能特性 | - |
商品概述
LM393内部由两个独立的比较器组成。电路可以工作在宽电压范围的单电源下，也支持双电源供电。双电源供电时，两个电源之间的压差在2V至18V之间且ΔVCC比输入共模电压至少高1.5V。静态电流功耗与电源电压无关。输出可以连接到其他器件的集电极开路输出端，以达到线与关系。
商品特性
- 工作电压范围：单电源2V ~ 18V，双电源±1V ~ ±9V
- 低电源电流与电源电压无关：0.5mA（典型值）
- 低输入失调电流：5nA（典型值）
- 低输入偏置电流：25nA（典型值）
- 低输入失调电压：2mV（典型值）
- 共模输入电压范围包括地
- 差分输入电压范围等于最大额定电源电压：±18V
- 低输出饱和电压
- 输出兼容TTL、MOS和CMOS
- 封装形式：SOP8/DIP8/MSOP8
应用领域
- 工业
- 汽车
- 电源监控
- 振荡器峰值探测器
- 逻辑电压转换
