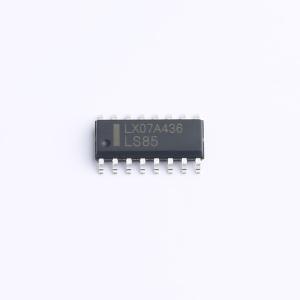

温馨提醒：图片仅供参考，商品以实物为准
SN74LS85DR(LX)
4位数值比较器
- 描述
- 是一个4位幅度比较器，可以扩展到几乎任何长度。它们对两个4位二进制、BCD或其他单调代码进行比较，并在输出端呈现三种可能的幅度结果 (QA > B、QA = B和QA < B)。4位输入是加权的 (A0到A3和B0到B3)，其中A3和B3是最高有效位。为了进行正确的比较操作，最低有效位置的扩展器输入 (IA > B、IA = B和IA < B) 必须按以下方式连接：IA < B = IA > B = LOW且IA = B = HIGH
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LS85DR(LX)
- 商品编号
- C41413615
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.27636克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | - | |
| 输入偏置电流(Ib) | - | |
| 传播延迟(tpd) | 23ns | |
| 滞后电压(Vhys) | - | |
| 共模抑制比(CMRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | - | |
| 输出模式 | - | |
| 轨到轨 | - | |
| 静态电流(Iq) | 8uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2V~6V |
商品概述
SN74LS85是一款4位数值比较器，可扩展至任意长度。它可对两个4位二进制、BCD码或其他单调码进行比较，并在输出端呈现三种可能的数值比较结果（QA>B、QA=B和QA<B）。4位输入具有权重（A0至A3和B0至B3），其中A3和B3为最高有效位。为实现正确的比较操作，最低有效位的扩展器输入（IA>B、IA=B和IA<B）必须按以下方式连接：IA<B = IA>B = 低电平，IA=B = 高电平。对于位数大于4位的情况，可通过将输出QA>B、QA=B和QA<B连接到高位比较器的相应输入来级联多个器件。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。
商品特性
- CMOS低功耗
- 工作温度范围为 -40 ℃至 +125 ℃
- 封装信息：DIP16/SOP16/TSSOP16
