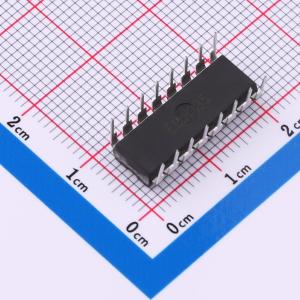

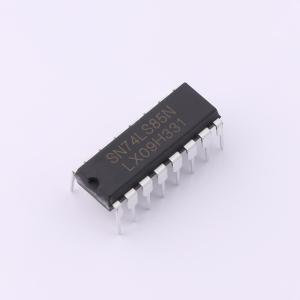

SN74LS85N(LX)

4位数值比较器

描述: 4位幅度比较器
品牌名称: LX(灵星芯微)
商品型号: SN74LS85N(LX)
商品编号: C41413613
商品封装: DIP-16
包装方式: 管装
商品毛重: 1.7573克(g)

商品参数

商品概述

SN74LS85是一款4位数值比较器，可扩展至任意长度。它可对两个4位二进制、BCD码或其他单调码进行比较，并在输出端呈现三种可能的数值比较结果（QA>B、QA=B和QA<B）。4位输入具有权重（A0至A3和B0至B3），其中A3和B3为最高有效位。为实现正确的比较操作，最低有效位的扩展器输入（IA>B、IA=B和IA<B）必须按以下方式连接：IA<B = IA>B = 低电平，IA=B = 高电平。对于位数大于4位的情况，可通过将输出QA>B、QA=B和QA<B连接到高位比较器的相应输入来级联多个器件。输入包含钳位二极管，这使得可以使用限流电阻将输入接口连接到超过VCC的电压。

商品特性

CMOS低功耗
工作温度范围为 -40 ℃至 +125 ℃
封装信息：DIP16/SOP16/TSSOP16

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 5 个)

个

起订量：5 个25个/管

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	数字比较器
	通道数	4
	工作电压	2V~6V
	输出	-
	输出功能	-

	属性	参数值
	传播延迟(tpd)	23ns
	静态电流(Iq)	8uA
	灌电流(IOL)	5.2mA
	拉电流(IOH)	5.2mA
	工作温度	-40℃~+125℃
