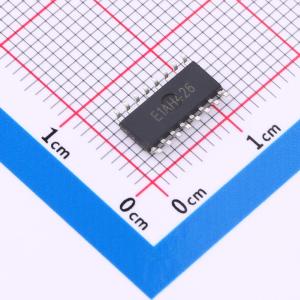

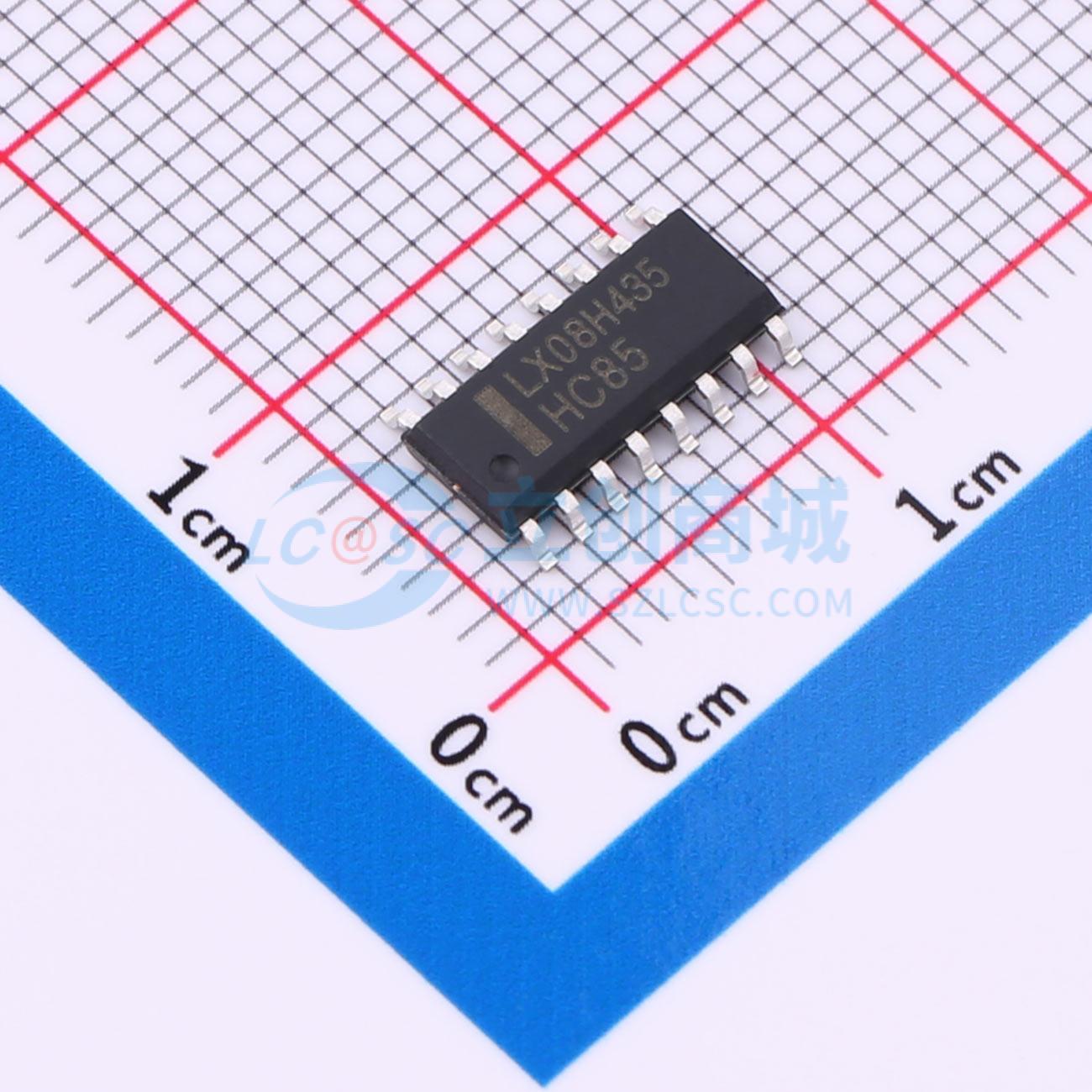

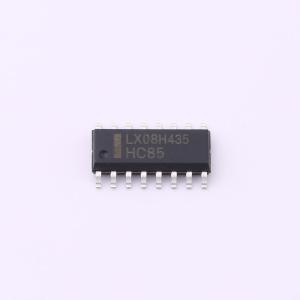

温馨提醒：图片仅供参考，商品以实物为准

SN74HC85DR(LX)

4位数值比较器

描述: SN74HC/HCT85 是一款 4 位数值比较器，可扩展至任意长度。它能对两个 4 位二进制、BCD 码或其他单调码进行比较，并在输出端（Qₐ>b、Qₐ=b 和 Qₐ<b）呈现三种可能的数值比较结果。4 位输入具有权值（A0 至 A3 和 B0 至 B3），其中 A3 和 B3 为最高有效位
品牌名称: LX(灵星芯微)
商品型号: SN74HC85DR(LX)
商品编号: C41413614
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.1941克(g)

商品参数

商品概述

SN74HC/HCT85是一款4位数值比较器，可扩展至任意长度。它们可对两个4位二进制、BCD或其他单调编码进行比较，并在输出端呈现三种可能的数值比较结果（QA>B、QA=B和QA<B）。4位输入具有权重（A0至A3和B0至B3），其中A3和B3为最高有效位。为实现正确的比较操作，最低有效位的扩展器输入（IA>B、IA=B和IA<B）必须按以下方式连接：IA<B = IA>B = 低电平，IA=B = 高电平。对于位数大于4位的情况，可通过将输出QA>B、QA=B和QA<B连接到高位比较器的相应输入来级联多个器件。输入包含钳位二极管，这使得可使用限流电阻将输入连接到超过VCC的电压。

商品特性

CMOS低功耗
输入电平：SN74HC85：CMOS电平；SN74HCT85：TTL电平；工作温度范围为-40 ℃至+125 ℃
封装信息：DIP16/SOP16/TSSOP16

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	比较器
	比较器数	四路
	输入失调电压(Vos)	-
	输入偏置电流(Ib)	-
	传播延迟(tpd)	39ns
	滞后电压(Vhys)	-
	共模抑制比(CMRR)	-

	属性	参数值
	输出类型	-
	输出模式	CMOS
	轨到轨	-
	静态电流(Iq)	8uA
	工作温度	-40℃~+125℃
	单电源	2V~6V
