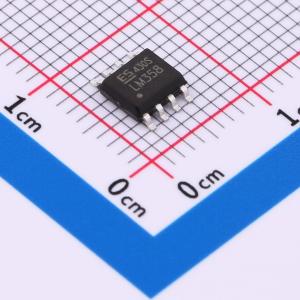

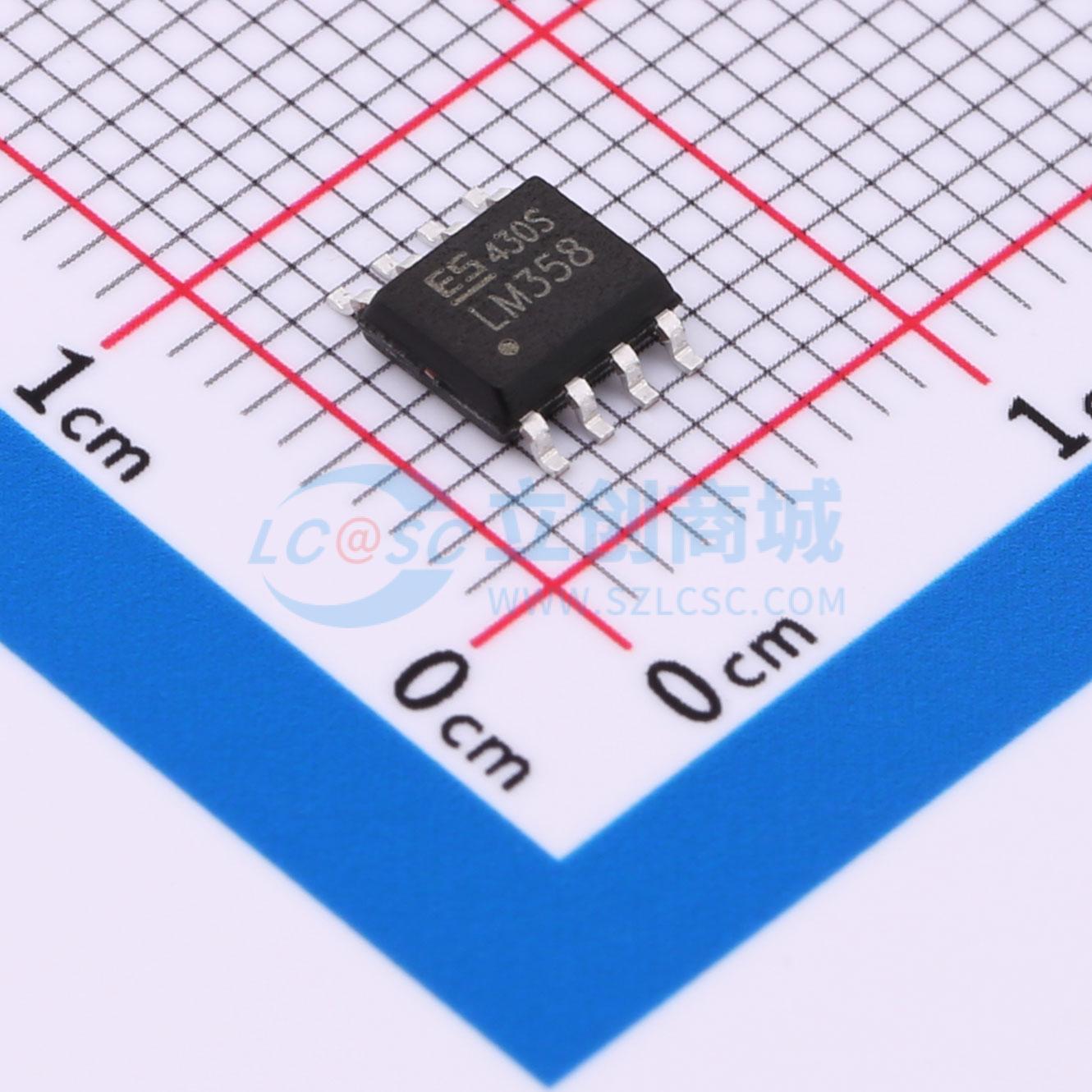

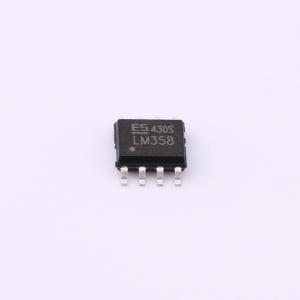

温馨提醒：图片仅供参考，商品以实物为准
LMV358ID(ES)
宽电压输入，快速动态响应，超低待机功耗，支持单双电源供电、带宽增益1MHz
- 描述
- 高压通用双运放大器LMV358ID(ES)，采用先进BCD工艺，全流程车规标准管控，运用特色的电路设计技术，经典的轨到轨输入输出摆幅，在全工作电压和工作温度范围内具有很高的一致性和对称性。尤其适合于一些成本要求高，空间要求小的场合，对电路整体搭配起到很好的协调兼顾作用。 LMV358ID(ES)内置过载保护电路可以让放大器在过载的同时启动恢复功能，同时在短时间内恢复工作，极大增强了电路的可靠性。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- LMV358ID(ES)
- 商品编号
- C41409225
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.152325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 30pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 117uA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3V~36V |
商品概述
高压通用双运放大器LMV358ID(ES)，采用先进BCD工艺，全流程车规标准管控，运用特色的电路设计技术，经典的轨到轨输入输出摆幅，在全工作电压和工作温度范围内具有很高的一致性和对称性。尤其适合于一些成本要求高，空间要求小的场合，对电路整体搭配起到很好的协调兼顾作用。
LMV358ID(ES)内置过载保护电路可以让放大器在过载的同时启动恢复功能，同时在短时间内恢复工作，极大增强了电路的可靠性。
该运放具备行业标准封装SOP8，MSOP8，SOT - 23以及TSSOP14等封装。
四运放（ESLM324A）同时提供独特的QFN16 3×3封装，尤其适用于对空间要求高的地方。
这些器件包含4个独立的高增益频率补偿运算放大器，专为在宽电压范围内使用单电源而设计。如果两个电源之间的电压差在3V和36V之间，并且VCC比输入共模电压的正值至少高1.5V，也可使用双电源供电运行。低电源电流漏极与电源电压的幅度无关。具体应用包括传感器放大器、直流放大块和所有传统运算放大器电路，现在这些均可在单电源电压系统中更轻松地实现。
商品特性
- 超低输入失调电压: ±3mV
- 供电电压: 3V~36V
- 支持单、双电源供电
- 低静态电流: 117μA/ch
- 低宽带噪声: 35nV/√Hz
- 轨到轨输入、输出
- 单位带宽增益: 1MHz
- 内置过载快速恢复，有效提高运放可靠性
- 工作温度范围： -40℃~125℃
应用领域
- 电机驱动
- 汽车电子
- 逆变器
- UPS
- 家用电器
- 室内外空调
- 传感器模块
- 电源模块
