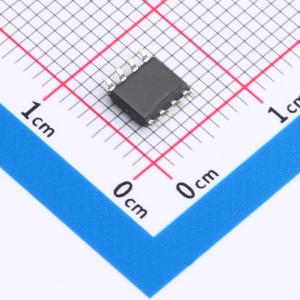

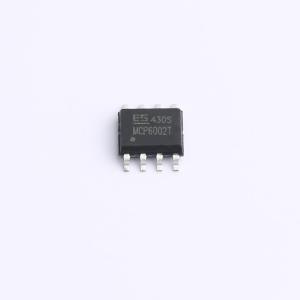

温馨提醒：图片仅供参考，商品以实物为准

MCP6002T-I/SN(ES)

宽电压输入，快速动态响应，超低待机功耗，支持单双电源供电、带宽增益1MHz

描述: 高压通用双运放大器采用先进BCD工艺，全流程车规标准管控，运用特色的电路设计技术，经典的轨到轨输入输出摆幅，在全工作电压和工作温度范围内具有很高的一致性和对称性。尤其适合于一些成本要求高，空间要求小的场合，对电路整体搭配起到很好的协调兼顾作用。内置过载保护电路可以让放大器在过载的同时启动恢复功能，同时在短时间内恢复工作，极大增强了电路的可靠性。
品牌名称: ElecSuper(静芯)
商品型号: MCP6002T-I/SN(ES)
商品编号: C41409227
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.154775克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	最大电源宽度(Vdd-Vss)	36V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	1MHz
	输入失调电压(Vos)	3mV
	输入失调电压温漂(Vos TC)	3uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	30pA
	输入失调电流(Ios)	2pA

	属性	参数值
	输入电压噪声密度(eN)	35nV/√Hz@1kHz
	共模抑制比(CMRR)	95dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	117uA
	输出电流	45mA
	工作温度	-40℃~+125℃
	单电源电压	3V~36V
	双电源电压(Vee~Vcc)	-40V~40V
	功能特性	-

商品概述

静芯微高压通用运放MCP6002T-I/SN(ES)采用先进工艺，全流程车规标准管控，包括单运放、双运放、四运放，运用特色的电路设计技术，具有经典的轨到轨输入输出摆幅，在全工作电压和工作温度范围内具有很高的一致性和对称性，适合成本要求高、空间要求小的场合，对电路整体搭配起到很好的协调兼顾作用。该运放内置过载保护电路，可在过载时启动恢复功能并在短时间内恢复工作，增强了电路的可靠性。具备行业标准封装SOP、MSOP、SOT - 23以及TSSOP等封装，四运放（ESLM324A）同时提供独特的QFN16 3×3封装，适用于对空间要求高的地方。这些器件包含4个独立的高增益频率补偿运算放大器，专为在宽电压范围内使用单电源而设计，也可使用双电源供电运行，低电源电流漏极与电源电压的幅度无关，具体应用包括传感器放大器、直流放大块和所有传统运算放大器电路，可在单电源电压系统中更轻松地实现。压摆率为1.0 V/μs，具有1.0MHz的高增益带宽，在高压供电情况下低输入失调电压低至0.35mV典型值，适合灵敏度高的场合。运算放大器适用于各种信号调节应用，可在Vs之前为输入供电，实现多电源电路的灵活性。反相放大器在输入端接受正电压后使电压变为同样幅度的负电压，也会使负输入电压变为正电压。

商品特性

超低输入失调电压：±3mV
供电电压：3V~36V
支持单、双电源供电
低静态电流：117μA/ch
低宽带噪声：35nV/√Hz
轨到轨输入、输出
单位带宽增益：1MHz
内置过载快速恢复，有效提高运放可靠性
工作温度范围： - 40℃~125℃

应用领域

电机驱动
汽车电子
逆变器
UPS
家用电器
室内外空调
传感器模块
电源模块
