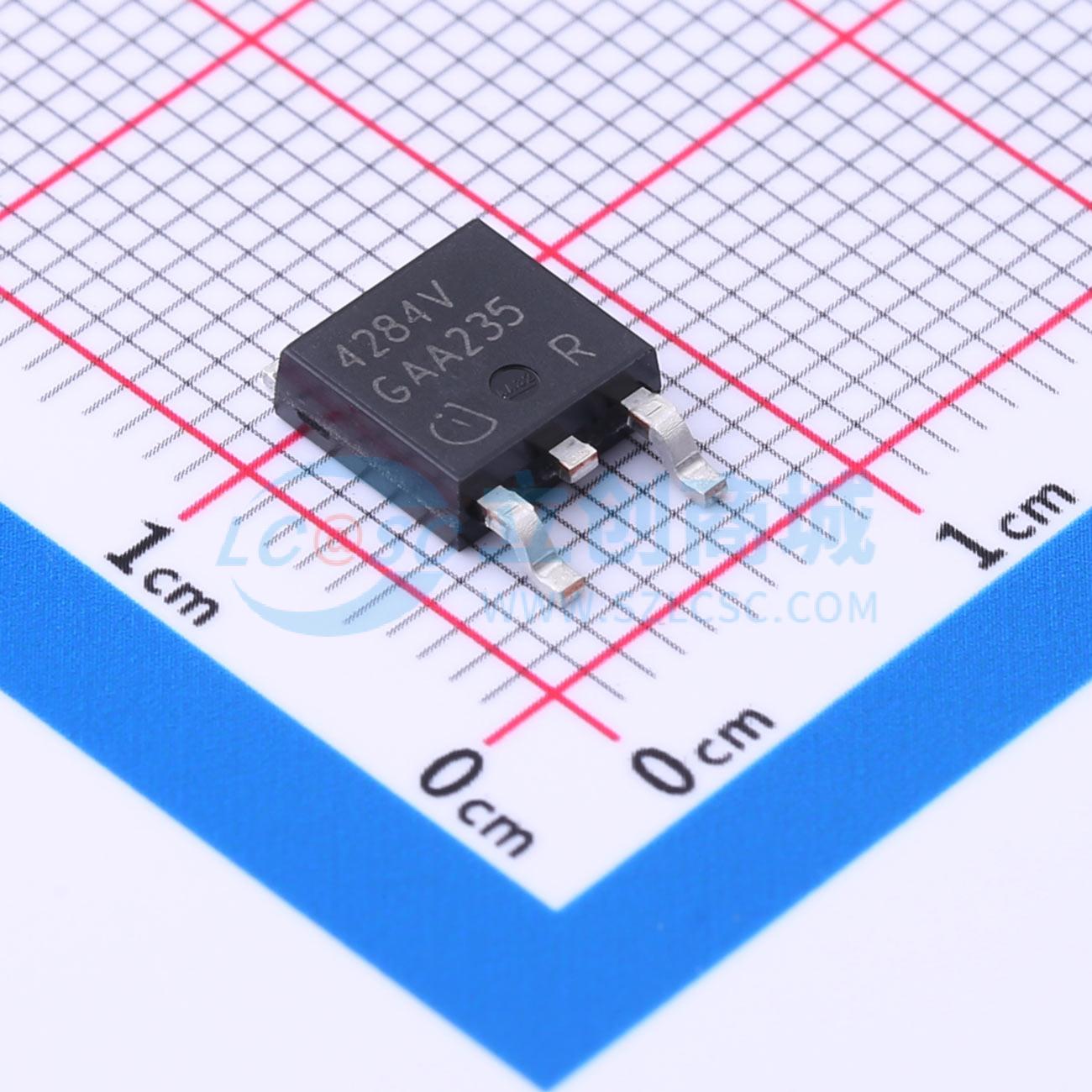

温馨提醒：图片仅供参考，商品以实物为准

TLE4284DV

1A 40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLE 4284 是一款单片集成 NPN 型电压调节器，可提供高达 1.0 A 的负载电流。该芯片采用表面贴装 PG - TO252 - 3 - 11 封装（DPAK）。它专为在汽车应用的恶劣条件下为微处理器系统或其他负载供电而设计，因此具备针对过载、短路和过热的额外保护功能
品牌名称: Infineon(英飞凌)
商品型号: TLE4284DV
商品编号: C3750386
商品封装: TO-252
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

商品概述

一款单片集成 NPN 型电压调节器，可提供高达 1.0 A 的负载电流。该芯片采用表面贴装 PG - TO252 - 3 - 11 封装（DPAK）。它专为在汽车应用的严苛条件下为微处理器系统或其他负载供电而设计，因此具备针对过载、短路和过热的额外保护功能。输入电压 V₁ 在 (V₀ + VDR) < V₁ < 40 V 范围内可调节至 V₀。压差电压 VDR 根据负载电流水平在 1.1 V 至 1.4 V 之间变化。该器件的工作温度范围为 Tj = -40 至 150 °C。

商品特性

可调输出电压或 1.5V、1.8V、2.6V、3.3V、5.0V 固定输出电压
1.0 A 输出电流
低压差电压，典型值为 1 V
短路保护
过热保护
高达 40 V 的宽工作电压范围
宽温度范围 Tj = -40 至 150 °C
适用于汽车电子应用
绿色产品（符合 RoHS 标准）
通过 AEC 认证

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	-
	输出电流	1A
	电源纹波抑制比(PSRR)	65dB@(120Hz)

	属性	参数值
	压差	1.4V@(1A)
	静态电流(Iq)	120uA
	功能特性	短路保护；热关断；过流保护
	工作温度	-40℃~+150℃@(Tj)
	输出类型	可调
	输出通道数	1
