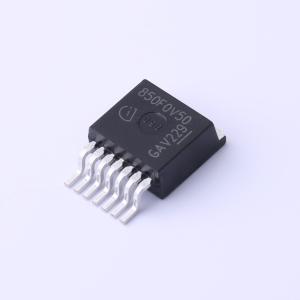

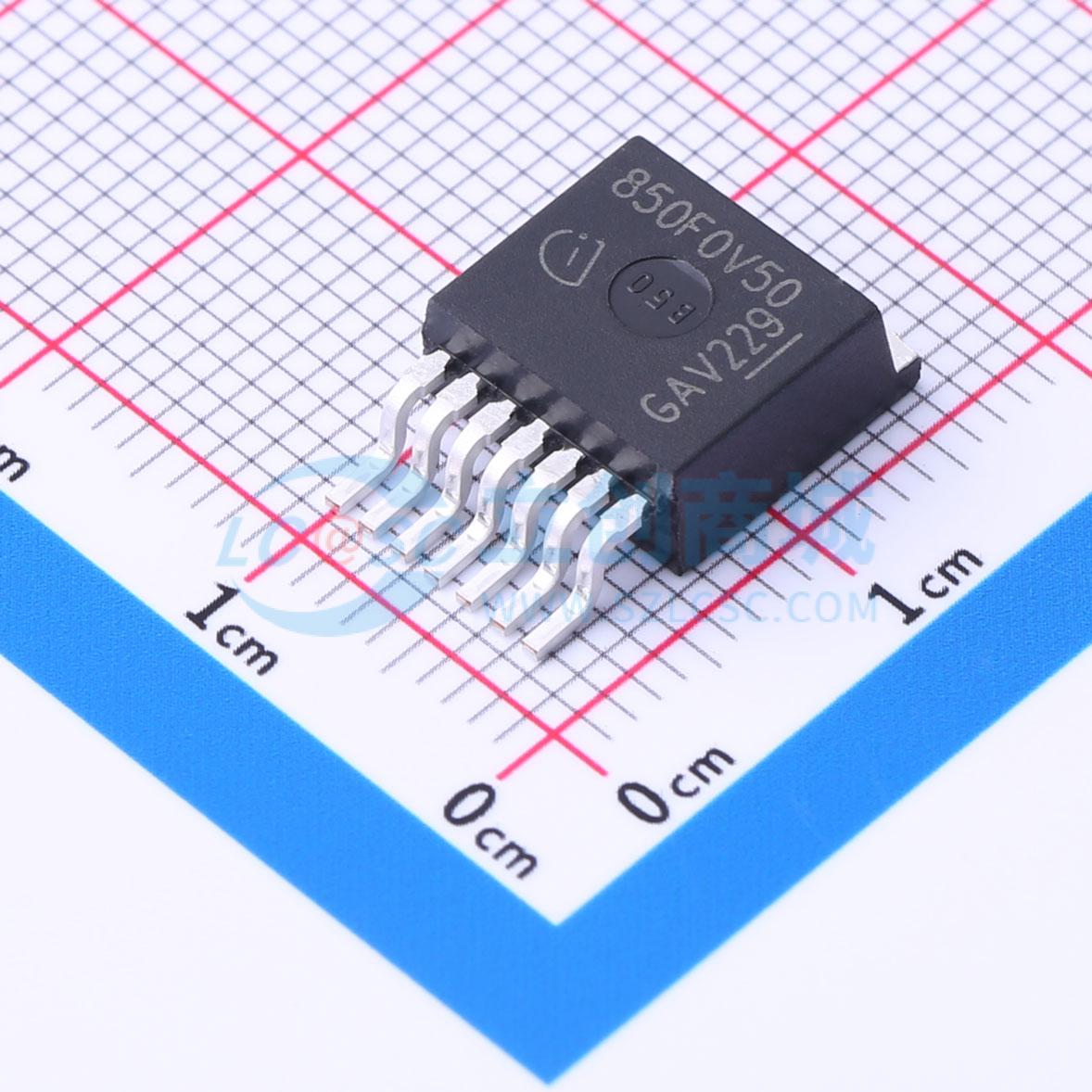

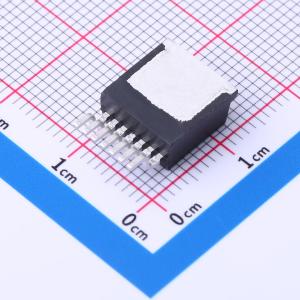

TLS850F0TAV50ATMA1
输入40V 输出5V 500mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPTIREG线性稳压器TLS850F0TAV50是一款高性能、极低压差的线性稳压器，输出电压为5 V，采用PG - TO263 - 7封装。该稳压器的输入电压范围为3 V至40 V，静态电流极低，仅为40 μA，非常适合用于汽车或其他与电池永久连接的供电系统。TLS850F0TAV50的输出电压精度为2%，最大输出电流可达500 mA
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLS850F0TAV50ATMA1
- 商品编号
- C3751121
- 商品封装
- TO-263-7
- 包装方式
- 编带
- 商品毛重
- 1.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 5V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 59dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 170mV@(100mA) | |
| 静态电流(Iq) | 52uA | |
| 特性 | 带使能；短路保护；过热保护；过流保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
OPTIREG线性稳压器TLS850F0TAV50是一款高性能、极低压差的线性稳压器，输出电压为5 V，采用PG-TO263-7封装。 该稳压器的输入电压范围为3 V至40 V，静态电流极低，仅为40 μA，非常适合汽车或其他与电池永久连接的供电系统。TLS850F0TAV50的输出电压精度为2%，最大输出电流可达500 mA。 全新的环路设计结合了快速调节和出色的稳定性，仅需在输出端使用一个1 μF的小型陶瓷电容。当电流低于100 mA时，该器件的典型压差极低，仅为70 mV。其工作范围可低至3 V输入电压（扩展工作范围），这使得TLS850F0TAV50也适用于需要在启动条件下运行的汽车系统。 该器件可通过使能功能进行开关控制。 输出电压由复位功能监控，包括欠压复位、上电延迟复位和可调节的较低复位阈值。 此外，还集成了一个具有固定定时的看门狗电路，用于监控微控制器的运行。 器件还具备输出电流限制和过温关断等内部保护功能，可防止因输出对地短路、过流和过温等故障对器件造成直接损坏。
商品特性
- 宽输入电压范围：3.0 V至40 V
- 固定输出电压：5 V
- 输出电压精度：≤±2 %
- 输出电流能力：高达500 mA
- 超低电流消耗：典型值40 μA
- 极低压差：典型值70 mV（100 mA时）
- 使用1 μF陶瓷输出电容即可稳定工作
- 上电延迟复位：16.5 ms
- 可调节复位阈值低至2.50 V
- 带固定定时和电流相关停用功能的看门狗：96 ms，I₀ > 5.5 mA时激活
- 使能、欠压复位、过温关断
- 输出电流限制
- 宽温度范围
- 绿色产品（符合RoHS标准）
应用领域
- 汽车通用电子控制单元
- 仪表盘和组合仪表供电
- 动力总成和电动助力转向应用
- 安全应用的微控制器供电
