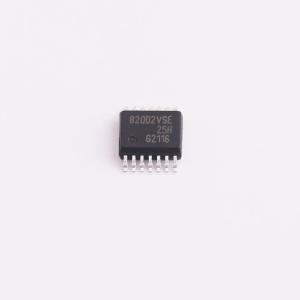

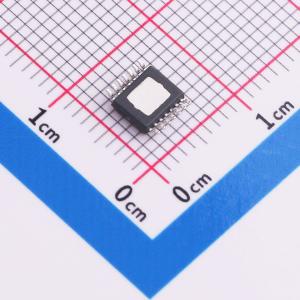

温馨提醒：图片仅供参考，商品以实物为准
TLS820D2ELVSEXUMA2
输入40V 输出3.3V 5V 200mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPTIREG™ 线性稳压器 TLS820D2ELVSE 是一款高性能、低压差、低静态电流的线性稳压器。该稳压器的输入电压范围为 3 V 至 40 V，静态电流极低，仅为 20 μA，非常适合用于与电池永久连接的汽车或其他供电系统。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLS820D2ELVSEXUMA2
- 商品编号
- C3752814
- 商品封装
- SSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 3.3V；5V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 63dB@(100Hz)；60dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 240mV@(200mA)；200mV@(200mA) | |
| 静态电流(Iq) | 20uA | |
| 特性 | 带使能；过流保护；过热保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
OPTIREG线性稳压器TLS820D2ELVSE是一款高性能、低压差、低静态电流的线性电压调节器。 该稳压器的输入电压范围为3 V至40 V，静态电流极低，仅为20 μA，非常适合用于与电池永久连接的汽车或其他供电系统。 全新的环路设计理念将快速调节与高稳定性完美结合，仅需在输出端使用一个1 μF的小型陶瓷电容。在输出电流低于100 mA时，该器件的压差极低，输出电压为5 V时仅为100 mV，输出电压为3.3 V时仅为120 mV。其工作范围起始输入电压仅为3 V（扩展工作范围），这使得TLS820D2ELVSE适用于需要在启动条件下工作的汽车系统。 该器件可通过使能功能进行开关控制。 TLS820D2ELVSE的输出电压可通过将SEL引脚连接到V₀或GND在5 V和3.3 V之间进行选择。当SEL引脚连接到V₀时，稳压器输出设置为5 V；当SEL引脚连接到GND时，稳压器输出设置为3.3 V。 复位功能可监控输出电压，包括欠压复位、上电延迟复位和可调节的较低复位阈值。 输出电流限制和过温关断等内部保护功能可保护器件免受输出短路到地、过流或过温等故障造成的直接损坏。
商品特性
- 宽输入电压范围：3.0 V至40 V
- 可选输出电压：5 V或3.3 V
- 输出电压精度：≤±2%
- 输出电流能力：高达200 mA
- 超低电流消耗：典型值20 μA
- 极低的压差：输出电流低于100 mA时，典型值为100 mV
- 使用1 μF陶瓷输出电容即可实现稳定工作
- 使能功能
- 复位输出，可调节复位阈值低至2 V
- 过温关断
- 输出电流限制
- 宽温度范围
- 绿色产品（符合RoHS标准）
应用领域
- 与电池永久连接的汽车或其他供电系统
- 需要在启动条件下工作的汽车供电系统
