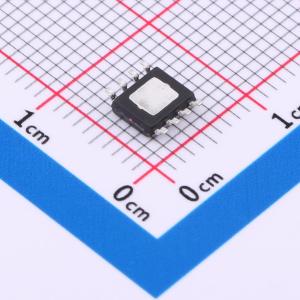

温馨提醒：图片仅供参考，商品以实物为准
TLE42632ESXUMA1
输入45V 输出5V 180mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPTIREG™线性稳压器TLE4263 - 2ES是一款采用PG - DSO - 8外露焊盘贴片封装的单片集成超低压差稳压器，专为汽车应用而设计。该器件可将最高45 V的输入电压稳压至5.0 V输出电压，能够驱动高达180 mA的负载。该IC通过内置的电流限制功能实现短路保护，并具备集成的过温关断功能
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE42632ESXUMA1
- 商品编号
- C3752453
- 商品封装
- DSO-8
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 45V | |
| 输出电压 | 5V | |
| 输出电流 | 180mA | |
| 电源纹波抑制比(PSRR) | 54dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 500mV@(150mA) | |
| 静态电流(Iq) | 1.3mA | |
| 特性 | 反接保护；带使能；短路保护 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
OPTIREG线性稳压器TLE4263 - 2ES是一款采用PG - DSO - 8外露焊盘SMD封装的单片集成超低压差稳压器，专为汽车应用而设计。它可将最高45 V的输入电压调节为5.0 V的输出电压，能够驱动高达180 mA的负载。该IC通过内置的电流限制功能实现短路保护，并具备集成的过温关断功能。 此外，它还具备上电和欠压复位功能，复位阈值可调；设有用于监控连接的微控制器的看门狗电路；还有一个禁止输入引脚，用于启用或禁用该器件。 当输出电压降至复位切换阈值VQ,rt以下时，复位输出RO置为“低”。该阈值可通过外部电阻分压器降低至3.5 V。上电复位延迟时间可通过外部延迟电容CD进行编程设置。 看门狗电路为微控制器提供监控功能：当看门狗输入W无脉冲时，复位输出RO置为“低”。看门狗脉冲的触发时间可通过外部电容CD设置。 通过禁止输入引脚可关闭该IC，使其电流消耗通常降至0 mA。
商品特性
- 输出电压容差 ≤±2%
- 具备180 mA的输出电流能力
- 低压差
- 极低的待机电流消耗
- 过温保护
- 反极性保护
- 短路保护
- 复位阈值可调
- 用于监控微处理器的看门狗
- 具有可编程延迟时间的上电和欠压复位
- 复位低至VQ = 1 V
- 宽温度范围
- 具有出色散热性能的外露焊盘封装
- 适用于汽车电子领域
- 绿色产品（符合RoHS标准）
应用领域
- 一般汽车应用。
