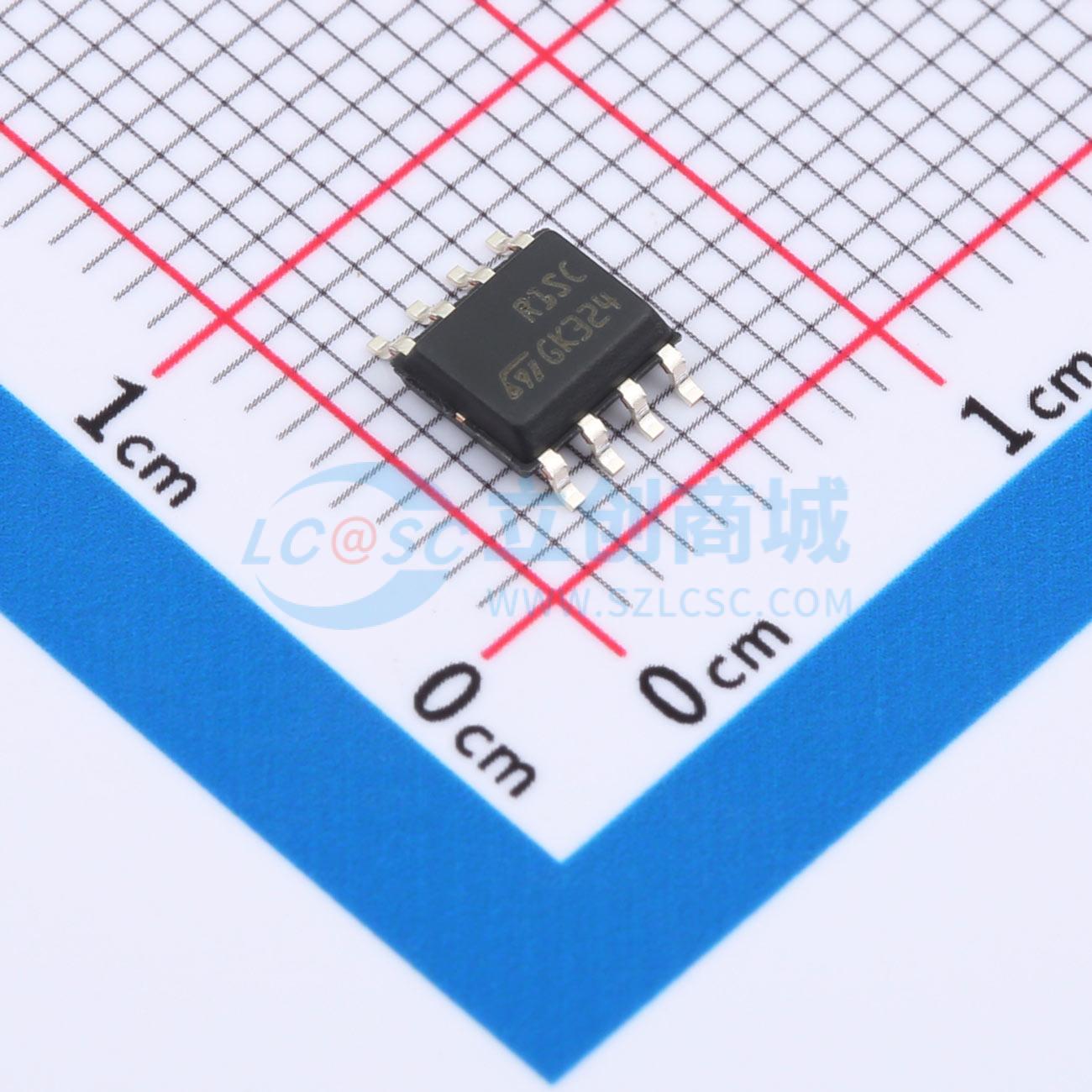

温馨提醒：图片仅供参考，商品以实物为准

L99VR01STR

具有可配置输出电压和 200mA 电流能力的汽车线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款用于汽车应用的低压差线性稳压器，有SO-8和PowerSSO-12封装。该LDO可提供高达200 mA的负载电流，禁用时静态电流低至1 μA。输入耐压40 V以承受负载突降，工作输入电压范围为2.15 V至28 V。可通过SELx引脚配置，以产生固定可选输出电压(0.8 V; 1.2 V; 1.5 V; 1.8 V; 2.5 V; 2.8 V; 3.3 V; 5 V)
品牌名称: ST(意法半导体)
商品型号: L99VR01STR
商品编号: C3752455
商品封装: SO-8
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

L99VR01是一款专为汽车应用设计的低压差线性稳压器，提供SO - 8和PowerSSO - 12封装。该LDO可提供高达200 mA的负载电流，当稳压器禁用时，静态电流低至1 μA。输入耐压达40 V，可承受负载突降，工作输入电压范围为2.15 V至28 V。通过SELx引脚可配置L99VR01，以生成固定可选的输出电压（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、2.8 V、3.3 V或5 V）。在宽温度范围、线路和负载变化条件下，输出电压精度高（±2%）。L99VR01具备使能、复位、自主看门狗、高级热警告、快速输出放电和短路电流控制功能（短路电流控制、自主看门狗和高级热警告仅L99VR01J具备）。稳压器输出电流具有内部限流功能，可保护器件免受短路和过载影响，此外还具备过温保护功能；在L99VR01J版本中，短路电流值可通过外部电阻进行配置。L99VR01既可以在后置稳压模式下工作，连接到预稳压电压，也可以直接连接到电池。

商品特性

符合AEC - Q100标准
工作直流电源电压范围为2.15 V至28 V
支持电池和后置稳压两种工作模式
低压差
低静态电流消耗
用户可选择输出电压（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、2.8 V、3.3 V或5 V）
输出电压精度±2%
使能输入，用于启用/禁用电压稳压器
带复位输出的输出电压监控
负载电容的等效串联电阻（ESR）对输出电压稳定性的影响可忽略不计
可通过外部电容编程的自主看门狗（仅L99VR01J）
欠压锁定（UVLO）
快速输出放电
热关断和短路电流限制
高级热警告和输出过压诊断（仅L99VR01J）
可编程短路输出电流（仅L99VR01J）
宽工作温度范围（TJ = - 40°C至175°C，仅L99VR01J）
为需要满足ISO 26262标准中ASIL要求的客户提供有限的文档支持

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	28V
	输出电压	1.5V；1.8V；2.5V；5V；1.2V；3.3V；800mV；2.8V
	输出电流	200mA
	电源纹波抑制比(PSRR)	75dB@(1kHz)

	属性	参数值
	压差	530mV@(200mA)
	静态电流(Iq)	75uA
	特性	带使能；欠压锁定；短路保护；过热保护
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
