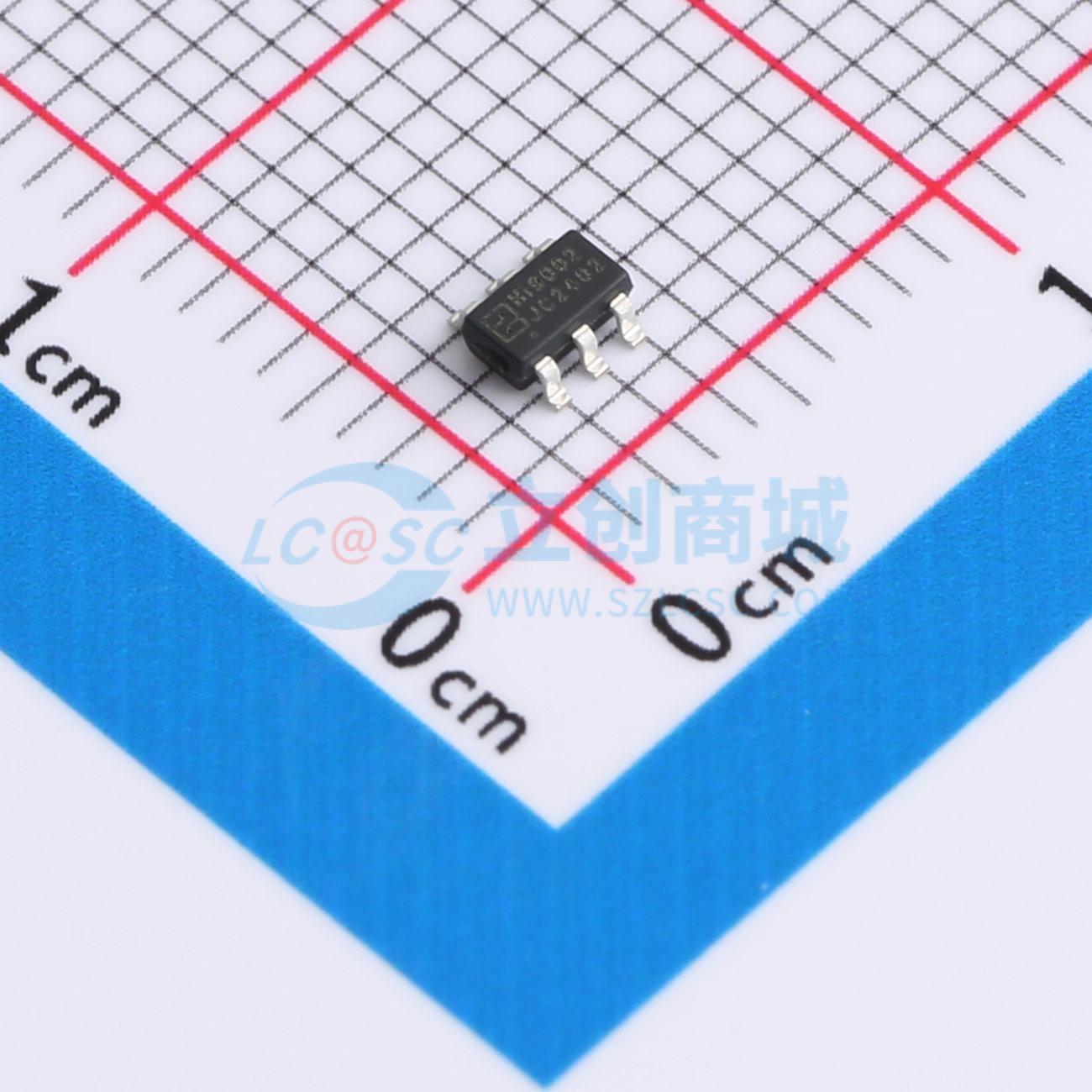

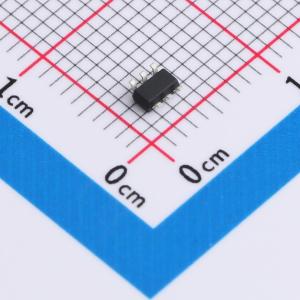

温馨提醒：图片仅供参考，商品以实物为准
Hi9002
Hi9002同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Hi9002是一款同步降压的BUCK控制器,内部集成了高、低功率场效应管。具有宽输入电压范围（4.5V至48V）,最大输出电流1A,快速响应电流模式控制,轻载PFM模式,多种保护功能,包括短路打嗝保护模式、过热保护等。采用SOT23-6封装。
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi9002
- 商品编号
- C41382467
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.051724克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~48V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 650kHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
Hi9002 是一款同步降压的BUCK，内部集成了高，低功率场效应管。Hi9002 持续输出电流可达1A，并具备快速响应电流模式控制。 宽4.5V 到48V 输入电压范围可适应各种功率降压应用。Hi9002 使用高占空比和低压差模式实现低功耗。 Hi9002 轻载降低开关频率减少开关损耗，实现宽负载范围内的高转换效率。Hi9002 内含多种保护功能、逐周期电流检测、短路打嗝保护，以及过热保护。Hi9002为小体积的SOT23-6 封装。
商品特性
- 宽输入电压范围4.5~48V
- 1A 最大输出电流
- 100ns 最小导通时间
- 2%~98% 大范围占空比
- 输出陶瓷或电解电容环路同样稳定
- 工作频率650K
- 轻载PFM
- MOS 内阻：420mΩ/220mΩ
- 短路打嗝保护模式
- 恒压精度 ≤±1.5%
- 输出电压从0.8V 可调
- EN 使能
- 过温保护
- 封装：SOT23-6
应用领域
- 音响
- 工业应用
- 汽车
