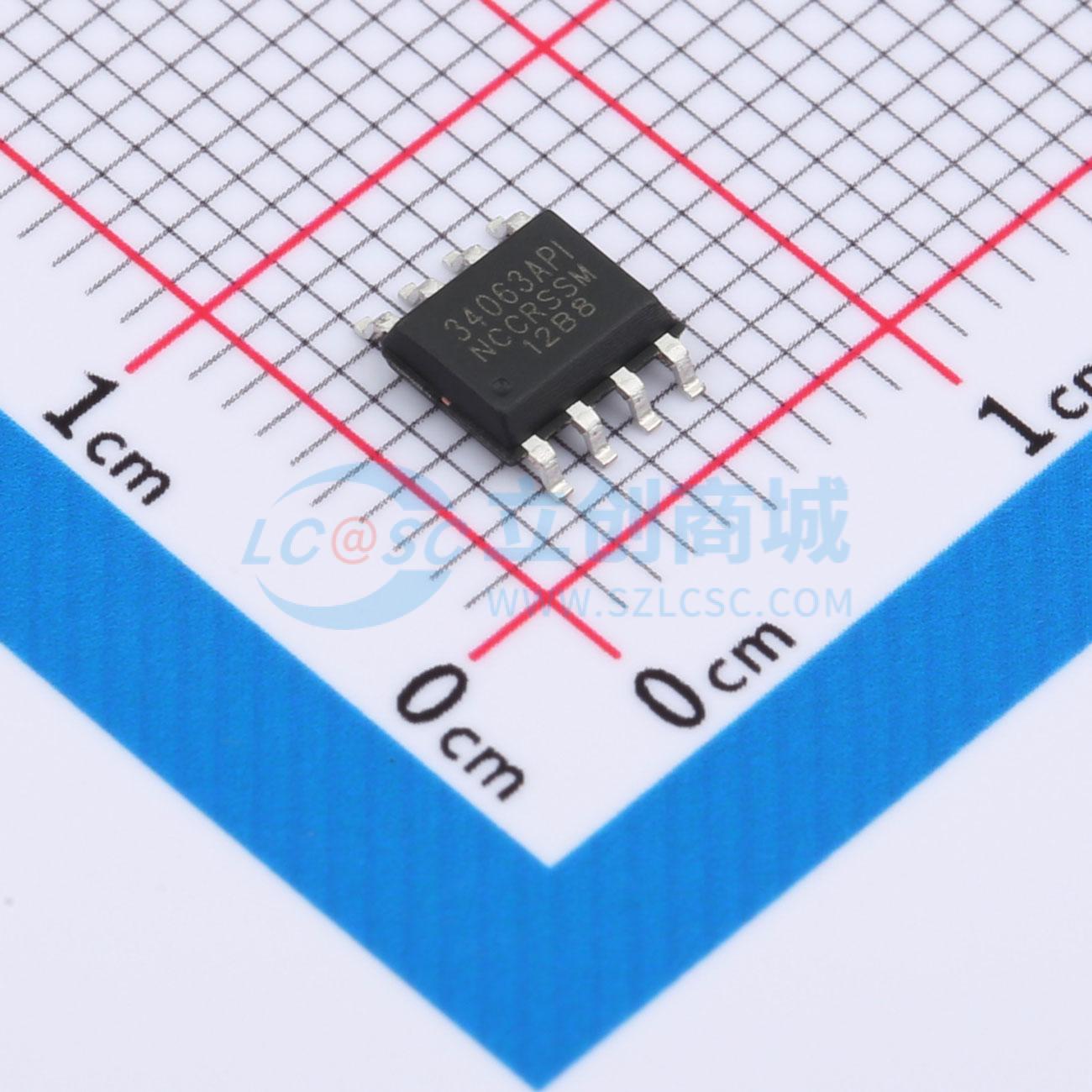

温馨提醒：图片仅供参考，商品以实物为准
MC34063ADR2G-JSM
单片DC-DC变换控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC34063ADR2G-JSM是一款单片DC-DC变换集成电路。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- MC34063ADR2G-JSM
- 商品编号
- C41382482
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.20276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3V~24V | |
| 输出电压 | - | |
| 输出电流 | 800mA | |
| 开关频率 | 33kHz | |
| 工作温度 | 0℃~+70℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 2.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MC34063ADR2G-JSM为一单片DC-DC变换集成电路，内含温度补偿的参考电压源（1.25V）、比较器、能有效限制电流及控制工作周期的振荡器、驱动器及大电流输出开关管等，外配少量元器件，就能组成升压、降压及电压反转型DC-DC变换器。
商品特性
- 工作范围宽：3.0V~24V
- 输出电流限制功能和输出电流保护功能
- 静态电流小
- 输出开关电流可达1A
- 工作频率可达100kHz
- 输出电压范围可调
- 内部基准参考电压精度2%
- 封装形式：SOP8、DIP8
