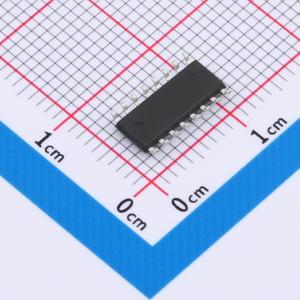

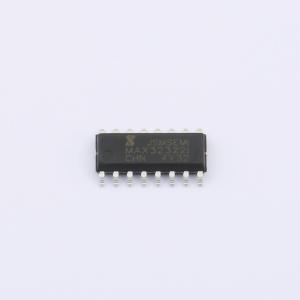

温馨提醒：图片仅供参考，商品以实物为准

MAX3232IDR-JSM

MAX3232IDR RS-232线驱动器/接收器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX3232IDR是一款具有两个接收器和两个驱动器的RS-232收发器，内置双电荷泵电路。支持3.0V至5.5V单电源供电。
品牌名称: JSMSEMI(杰盛微)
商品型号: MAX3232IDR-JSM
商品编号: C41382480
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.24804克(g)

商品参数

商品概述

MAX3232IDR 有两个接收器、两个驱动器和一个双电荷泵电路。该器件符合 TIA/EIA-232-F 标准要求，可在异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许器件采用 3.0V 至 5.5V 单电源供电。该器件的数据信号传输速率高达 250kbit/s，驱动器输出压摆率最高为 35V/μs。

商品特性

RS-232 I/O 引脚的 ESD 保护（HBM）超过 ±8kV
符合 TIA/EIA-232-F 和 ITU V.28 标准要求
采用 3.0V 至 5.5V 的 VCC 电源供电
数据速率高达 250kbit/s
两个驱动器和两个接收器
外部电容为 4x0.1μF
采用 3.3V 电源时可接受 5.0V 逻辑输入

数据手册PDF

放大查看下载PDF

优惠活动

8.4折

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交62单

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±8kV
	有无电荷泵	有
	工作温度	0℃~+70℃
	静态电流	1mA
