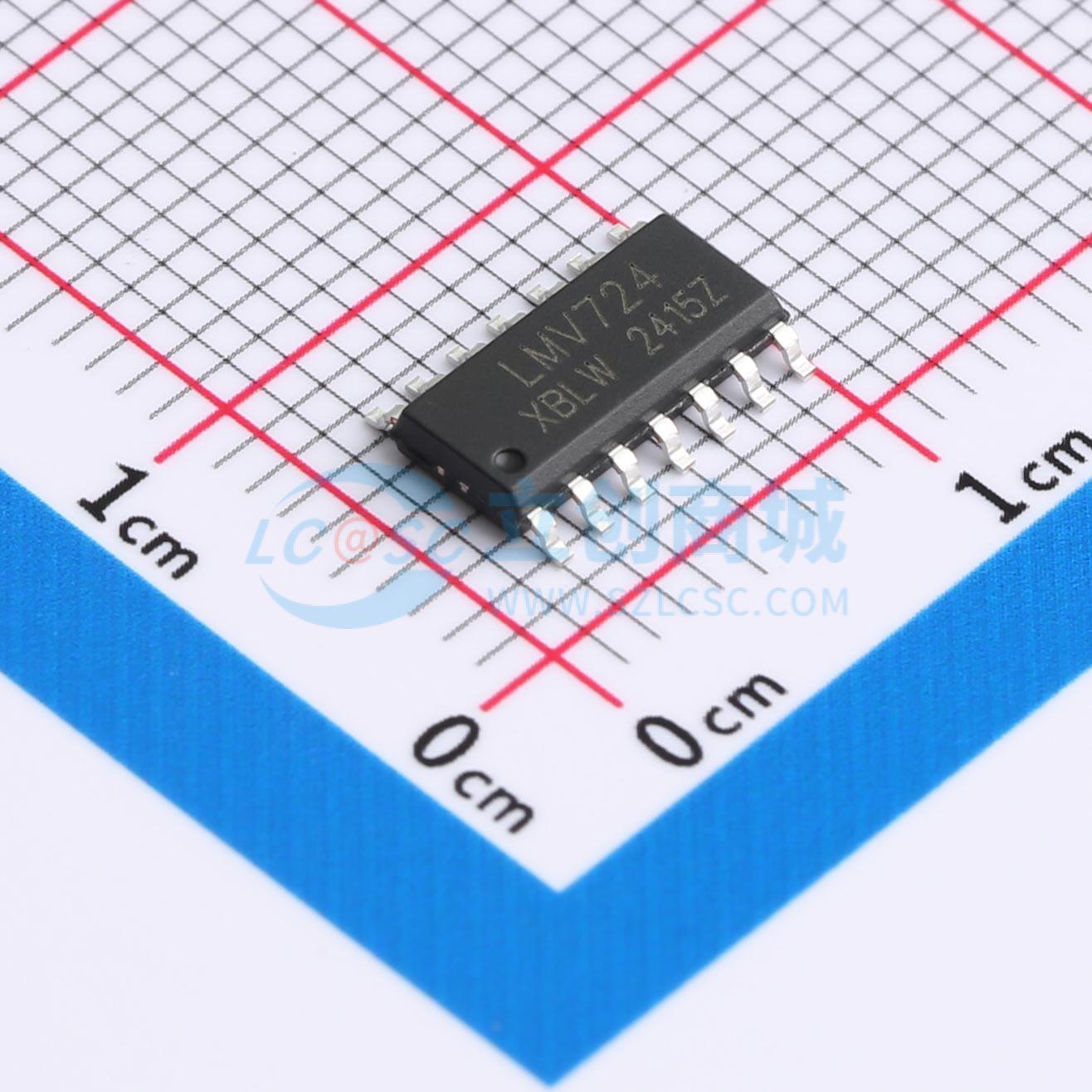

温馨提醒：图片仅供参考，商品以实物为准

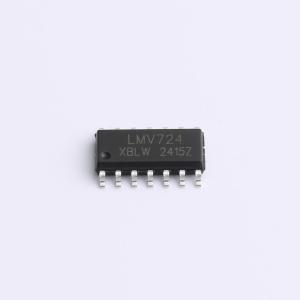

LMV724MDTR(XBLW)
10MHz，轨到轨运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV724是一款四路轨到轨输入输出的低电压低失调电压的运算放大器，增益带宽积达10M.
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- LMV724MDTR(XBLW)
- 商品编号
- C41369514
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.26164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | -2.25V~-1.25V；1.25V~2.25V |
商品概述
LMV721（单运放）、LMV722（双运放）和LMV724（四运放）是低噪声、低电压、微功耗运算放大器。LMV72X系列放大器带宽高达10MHz，压摆率为9V/μs，在5V电源下每个放大器的静态电流为1000μA，可应用于广泛的领域。 LMV72X运算放大器专为在低电压和低噪声系统中实现最佳性能而设计。其输入共模电压范围包含地，最大输入失调电压为3.5mV。这些器件在驱动重负载时可实现轨到轨输出摆幅。LMV72X系列适用于+2.5V至+5.5V的单电源或双电源供电。 LMV721提供SOT - 23 - 5和SC70 - 5封装。 LMV722提供SOP - 8、MSOP - 8和TSSOP - 8封装。 LMV724提供SOP - 14和TSSOP - 14封装。
商品特性
- 高压摆率：9V/μs
- 宽带宽：10MHz
- 低功耗：每个放大器的电源电流为1000μA
- 2V阶跃下达到0.1%的建立时间：0.25μs
- 低噪声：在10kHz时为20nV/√Hz
- 低失调电压：最大3.5mV
- 单位增益稳定
- 轨到轨输入和输出
- 输入电压范围：5V电源下为 - 0.1V至+5.1V
- 工作电源：+2.5V至+5.5V
- 工作温度范围： - 40℃至+125℃
应用领域
- 光电二极管放大
- 传感器接口
- 音频输出
- 有源滤波器
- 驱动A/D转换器
- 便携式设备和电池供电仪器
