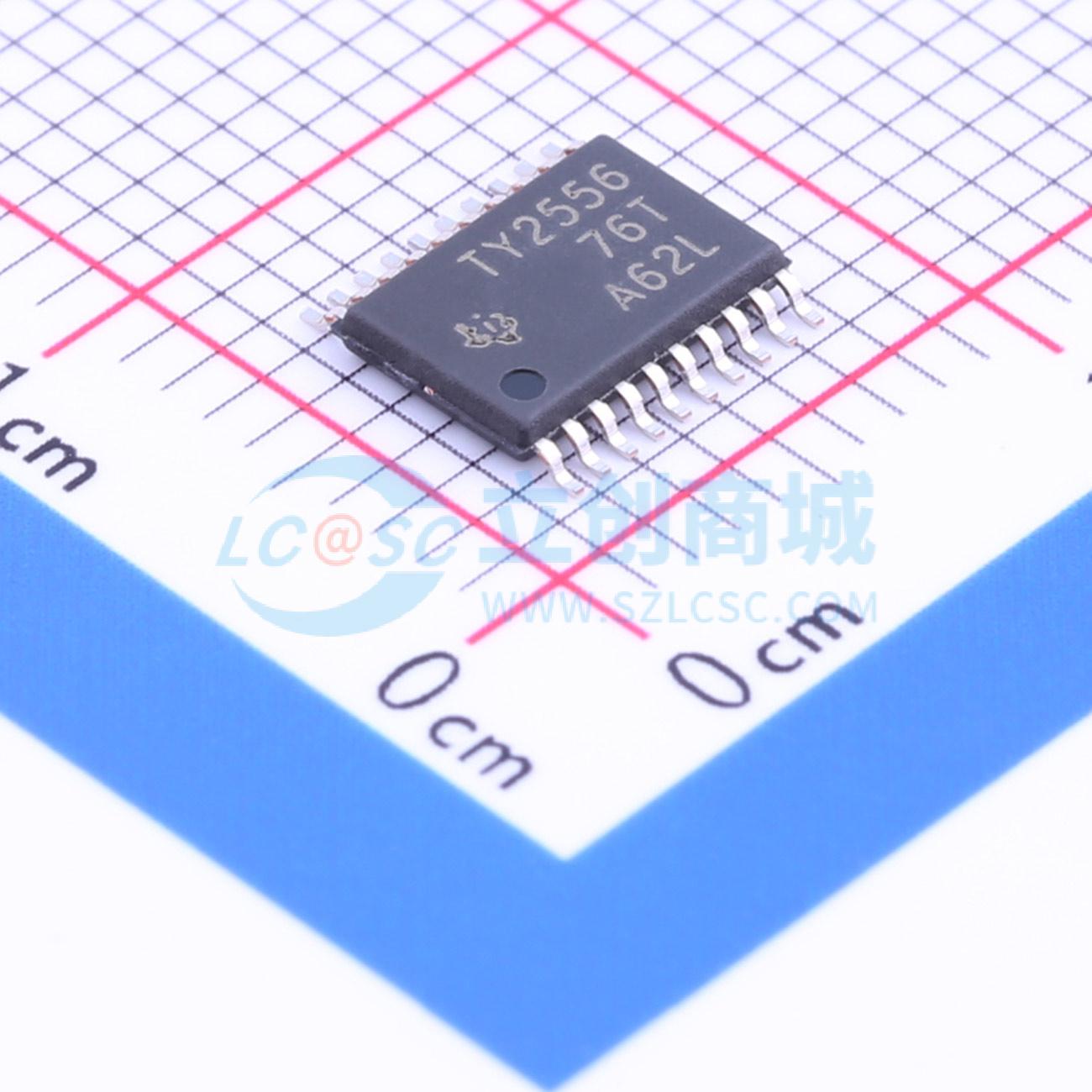

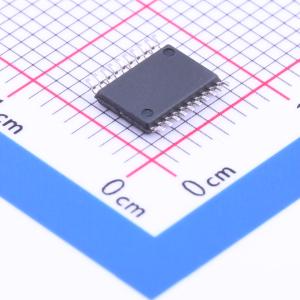

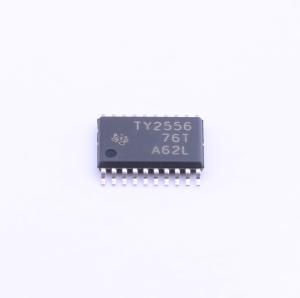

TLV2556IPWR

TLV2556 12位 200-kSPS 11通道低功耗串行ADC带内部参考

描述: TLV2556 具有内部参考的 12 位 200KSPS 11 通道低功耗串行 ADC
品牌名称: TI(德州仪器)
商品型号: TLV2556IPWR
商品编号: C42108
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品特性

12位分辨率模数转换器 (ADC) 最高200 kSPS（3 V时为150 kSPS）吞吐量工作温度范围内12位输出模式 11个模拟输入通道三种内置自测试模式固有的采样保持功能可编程参考源（2.048 V或4.096 V内部或外部）线性误差±1 LSB（最大值）片上转换时钟可编程转换状态输出：INT或EOC 单极性或双极性输出操作可编程最高有效位 (MSB) 或最低有效位 (LSB) 优先可编程掉电模式可编程输出数据长度兼容SPI的串行接口，I/O时钟频率最高达15 MHz（CPOL=0, CPHA=0）

应用领域

工业过程控制
便携式数据记录
电池供电仪器
汽车

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	200kHz
	通道数	11
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	-
	积分非线性	1LSB

	属性	参数值
	工作温度	-40℃~+85℃
	时钟/振荡器	内置
	时钟频率(fc)	2.56MHz；3.27MHz
	基准电压源	内置；外置
	基准电压源温漂	50ppm/℃
	ADC架构	SAR
	静态电流	100nA
