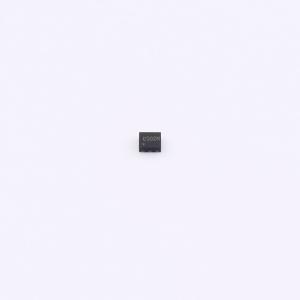

温馨提醒：图片仅供参考，商品以实物为准
ESDR0502NMUTBG-TP
5V截止 峰值浪涌电流：3.5A@8/20us
- 描述
- 这款低容静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESDR0502NMUTBG-TP
- 商品编号
- C41348164
- 商品封装
- DFN-6(1x1.2)
- 包装方式
- 编带
- 商品毛重
- 0.0272克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 70W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.6pF；0.3pF |
商品特性
- 超低电容：典型值0.3pF（IO到IO）
- 超低泄漏：纳安级
- 低工作电压：5V
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±20kV 接触放电：±15kV
- IEC61000 - 4 - 5（雷击）3.5A（8/20μs）
- 符合RoHS标准的引脚镀层：NiPdAu
应用领域
- USB
- MMC接口
- 串行ATA
- 视频接口
