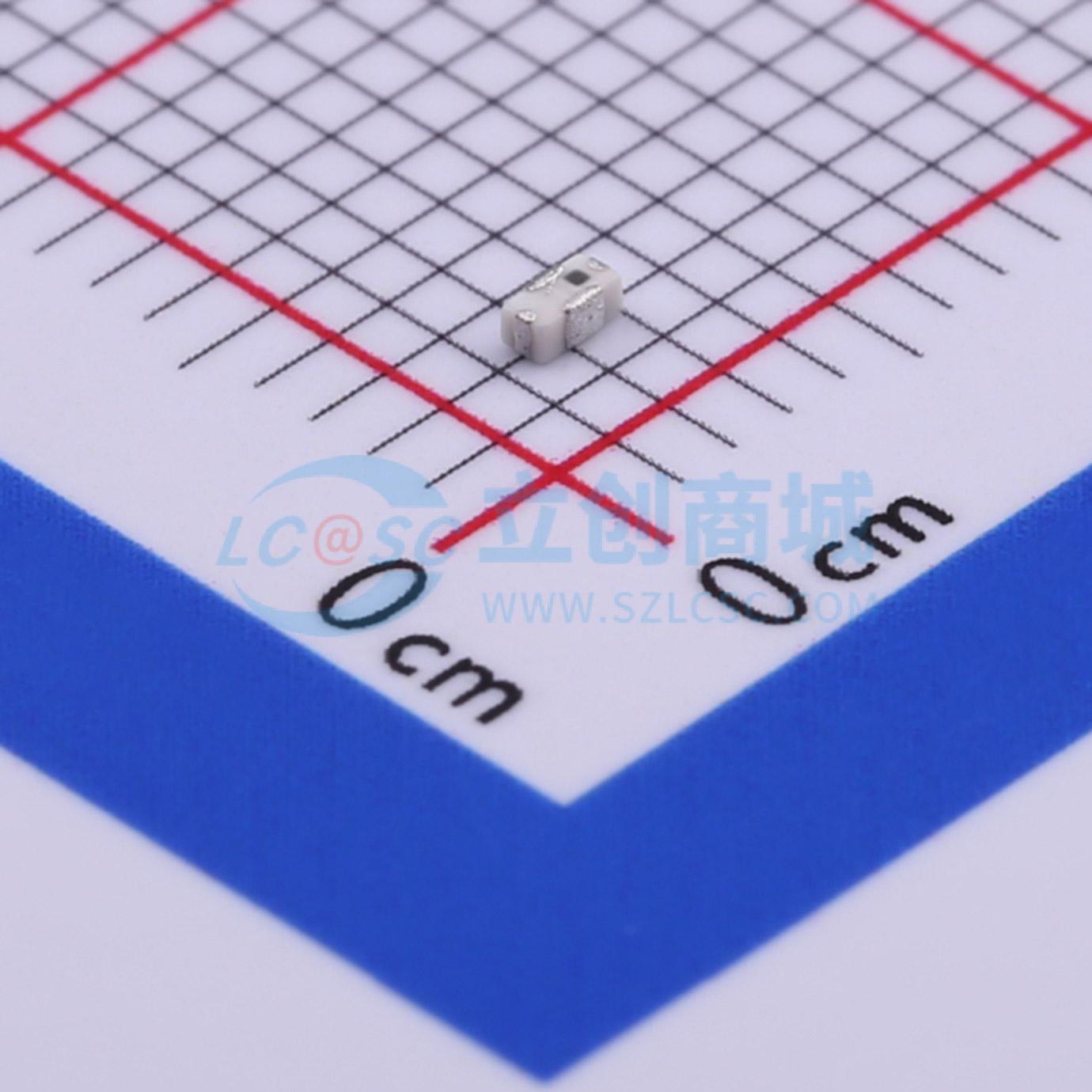

温馨提醒：图片仅供参考，商品以实物为准
DEA162495BT-1289A1
多层带通滤波器，适用于2300 - 2690MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 多层带通滤波器 2300-2690MHzDEA162495BT-1289A11.6x0.8mm [EIA 0603]端子功能尺寸单位为毫米1 输入2 接地3 输出4 接地电气特性- 频率范围：2300至2690 MHz- 插入损耗：1.4 dB（典型值），2.0 dB（最大值）- 回波损耗：在2300至2690 MHz时为23.8 dB（典型值），在100至1800 MHz时为12至17 dB- 衰减：在3600至4000 MHz时为25至33 dB- 特性阻抗：50 Ω（标称值）工作温度：-40至+85°C存储温度：-40至+85°C回流焊曲线- 预热：T1 150°C，T2 200°C，t1 60至120秒- 焊接：T3 217°C，t2 60至120秒，T4 240至260°C，t3* 最大30秒- t3：实际峰值温度上下5°C内的时间- 最大回流次数为3次。
- 品牌名称
- TDK
- 商品型号
- DEA162495BT-1289A1
- 商品编号
- C432966
- 商品封装
- SMD-4P,1.6x0.8mm
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 带通 | |
| 绝对带宽 | 2.3GHz~2.69GHz | |
| 衰减 | 33dB |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 插入损耗 | 1.4dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
多层带通滤波器 2300-2690MHz
DEA162495BT-1289A1
1.6x0.8mm [EIA 0603]
端子功能 尺寸单位为毫米
1 输入 2 接地 3 输出 4 接地
电气特性
- 频率范围：2300至2690 MHz
- 插入损耗：1.4 dB（典型值），2.0 dB（最大值）
- 回波损耗：在2300至2690 MHz时为23.8 dB（典型值），在100至1800 MHz时为12至17 dB
- 衰减：在3600至4000 MHz时为25至33 dB
- 特性阻抗：50 Ω（标称值）
工作温度：-40至+85°C 存储温度：-40至+85°C
回流焊曲线
- 预热：T1 150°C，T2 200°C，t1 60至120秒
- 焊接：T3 217°C，t2 60至120秒，T4 240至260°C，t3* 最大30秒
- t3：实际峰值温度上下5°C内的时间
- 最大回流次数为3次。
应用领域
- 通用电子设备（AV设备、电信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人）在正常操作和使用条件下。
