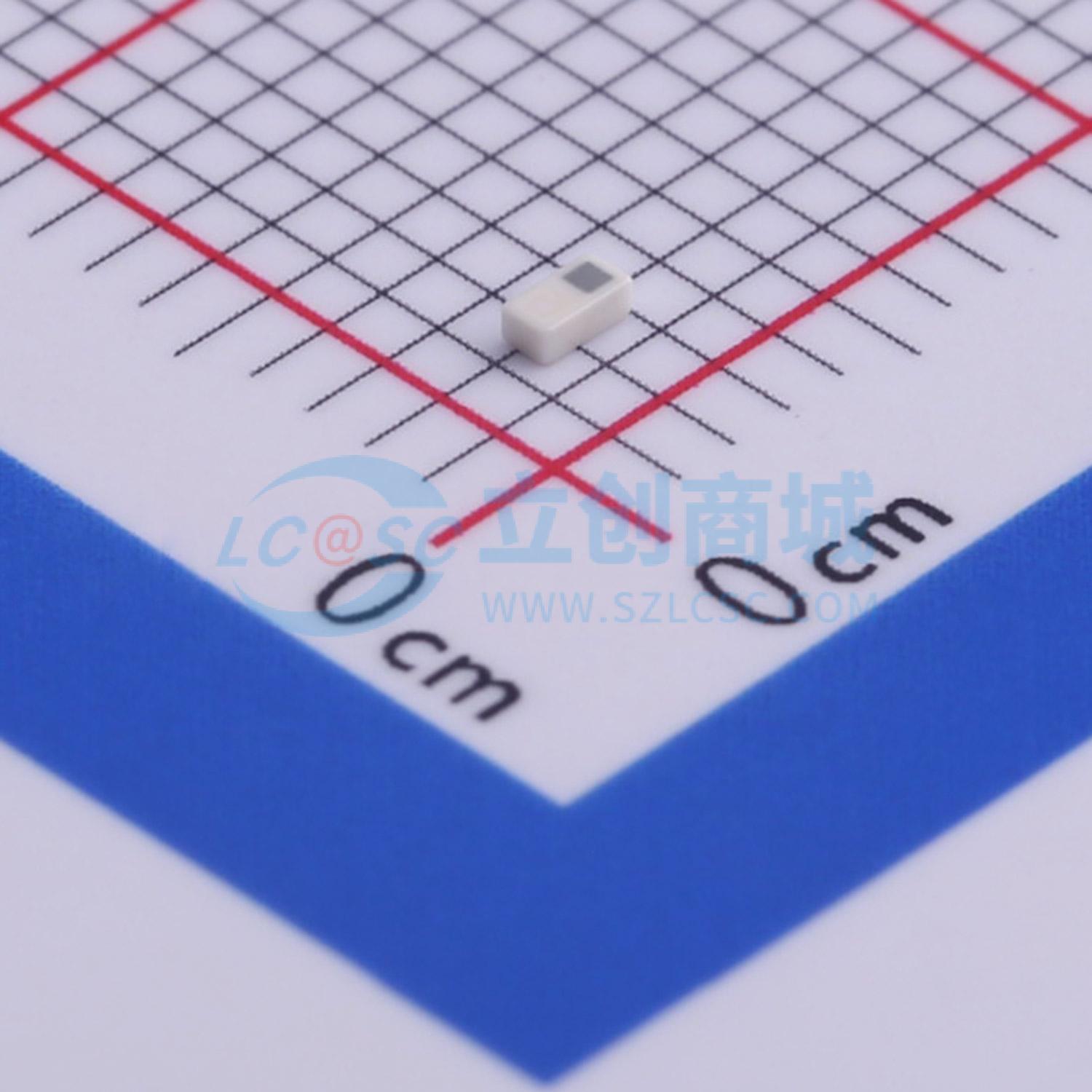

温馨提醒：图片仅供参考，商品以实物为准
DEA162690LT-5051B1
适用于LTE的多层低通滤波器
- 品牌名称
- TDK
- 商品型号
- DEA162690LT-5051B1
- 商品编号
- C432967
- 商品封装
- SMD-4P,1.6x0.8mm
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 低通 | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 纹波 | 0.07dB | |
| 插入损耗 | 0.5dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
多层低通滤波器 适用于LTE
DEA系列 1.6x0.8mm [EIA 0603] 类型
尺寸（毫米）
- L: 1.60 +/-0.10
- W: 0.80 +/-0.10
- T: 0.60 +/-0.10
- a: 0.21 +/-0.05
- b: 0.22 +/-0.05
- C: 0.40 +/-0.05
- d: 0.30 +/-0.05
- e: 0.225 +/-0.05
- f: 0.65 +/-0.05
端子功能
- (1) 输入/输出端口
- (2) 接地
- (3) 输出/输入端口
- (4) 接地
工作温度：-40至+85°C 存储温度：-40至+85°C
电气特性
- 插入损耗（dB）：673至2690，典型值0.37，最大值0.50
- 波纹（dB）：673至2690，典型值0.07，最大值0.20
- 群延迟波动（ns）：673至2690，典型值0.01
- 电压驻波比：673至2690，典型值1.5，最大值2.0
- 衰减（dB）：4950至6000，最小值35，典型值42；6000至12750，最小值45，典型值49
- 功率处理能力（dBm）：35
- 特性阻抗（欧姆）：50（标称值）
推荐焊盘布局
- 线宽应根据PCB材料和厚度设计以匹配50欧姆的特性阻抗。
符合RoHS标准
回流焊接曲线（无铅焊料）
- 浸泡阶段：温度150°C至180°C，时间60至120秒
- 活化阶段：温度230°C，时间超过30秒
- 焊接阶段：温度247至253°C，时间不超过10秒
- 峰值温度：最高260°C
应用领域
- 通用电子设备（AV设备、通信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人）
