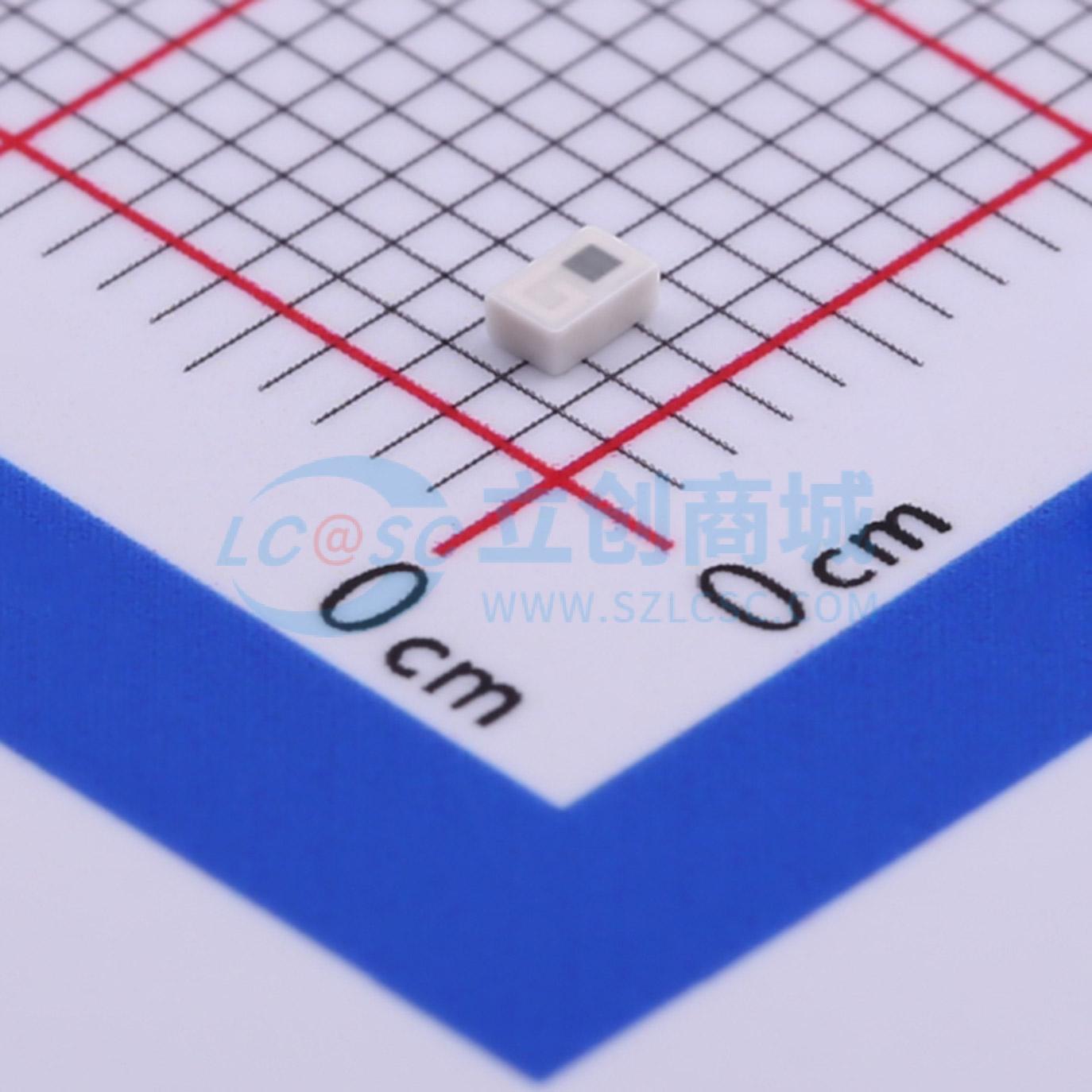

温馨提醒：图片仅供参考，商品以实物为准
DEA202025LT-5052C1
多层低通滤波器，适用于1880-2025MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 多层低通滤波器，适用于1880-2025MHzDEA202025LT-5052C12.0x1.25mm [EIA 0805] 尺寸代码 JIS[EIA]形状和尺寸推荐的焊盘图形符合RoHS指令的产品，电气特性- 插入损耗（dB）：1880至2025 MHz，典型值：1.00，最大值：1.30- 回波损耗（dB）：1880至2025 MHz，最小值：9.54，典型值：18- 回波损耗（dB）：2400至2500 MHz，最小值：32，典型值：41- 回波损耗（dB）：4020至4045 MHz，最小值：25，典型值：32- 衰减（dB）特性阻抗（Ω）：6030至6075 MHz，最小值：25，典型值：34- 功率处理能力（W）：标称50，最大值：1温度：+25 ± 5°C温度范围- 工作温度：-40至+85°C- 存储温度：-40至+85°C频率特性插入损耗推荐回流焊接曲线- 预热：T1 150°C，T2 200°C，t1 60至120秒- 焊接：关键区（T3至T4），T3 217°C，t2 60至120秒，峰值：T4 240至260°C，t3* 最大30秒- t3：实际峰值温度±5°C内的时间- 最大回流次数为3次。
- 品牌名称
- TDK
- 商品型号
- DEA202025LT-5052C1
- 商品编号
- C432968
- 商品封装
- SMD-3P,2x1.2mm
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 低通 | |
| 衰减 | 32dB |
| 属性 | 参数值 | |
|---|---|---|
| 阻抗 | 50Ω | |
| 插入损耗 | 1dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
多层低通滤波器，适用于1880-2025MHz
DEA202025LT-5052C1
2.0x1.25mm [EIA 0805] 尺寸代码 JIS[EIA]
形状和尺寸
推荐的焊盘图形
符合RoHS指令的产品：有关符合RoHS指令产品的更多详细信息，请参见以下链接。http://product.tdk.com/en/environment/rohs/
电气特性
- 插入损耗（dB）：1880至2025 MHz，典型值：1.00，最大值：1.30
- 回波损耗（dB）：1880至2025 MHz，最小值：9.54，典型值：18
- 回波损耗（dB）：2400至2500 MHz，最小值：32，典型值：41
- 回波损耗（dB）：4020至4045 MHz，最小值：25，典型值：32
- 衰减（dB）特性阻抗（Ω）：6030至6075 MHz，最小值：25，典型值：34
- 功率处理能力（W）：标称50，最大值：1
温度：+25 ± 5°C
温度范围
- 工作温度：-40至+85°C
- 存储温度：-40至+85°C
频率特性
插入损耗
推荐回流焊接曲线
- 预热：T1 150°C，T2 200°C，t1 60至120秒
- 焊接：关键区（T3至T4），T3 217°C，t2 60至120秒，峰值：T4 240至260°C，t3* 最大30秒
- t3：实际峰值温度±5°C内的时间
- 最大回流次数为3次。
使用这些产品时的注意事项
在使用这些产品之前，请务必索取交货规格。
安全提醒
在使用这些产品时，请充分注意安全设计方面的警告。
提醒
本目录中列出的产品旨在用于一般电子设备（音频视频设备、通信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人）在正常操作和使用条件下。这些产品不是为满足下列应用的要求而设计或保证的，其性能和/或质量需要更高水平的安全性或可靠性，或者其故障、失灵或问题可能导致对社会、人员或财产造成严重损害。
在将此产品用于通用应用时，请您考虑采取保护电路/设备或提供备用电路等措施，以确保更高的安全性。
应用领域
- 通用电子设备（AV设备、通信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人）
