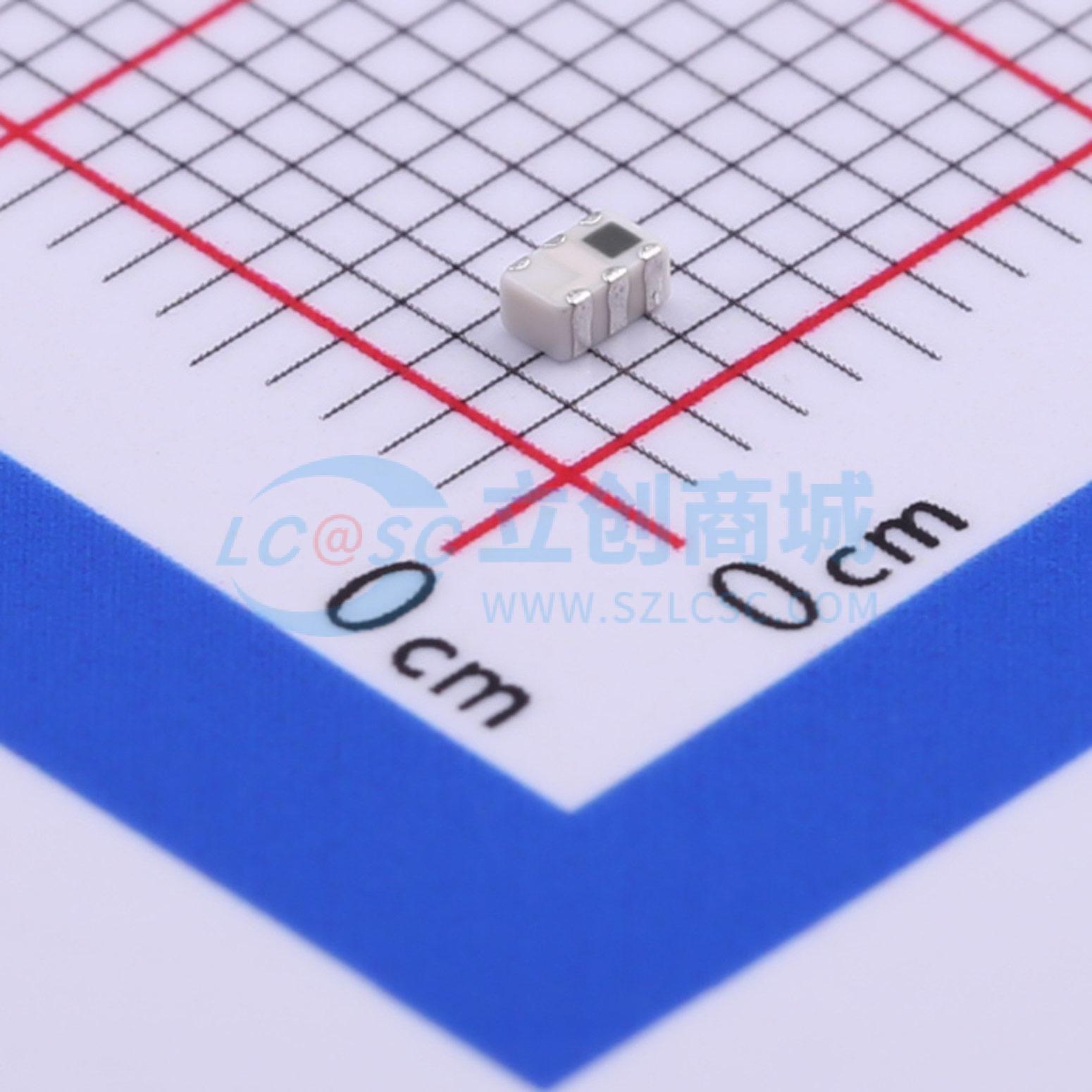

DPX202690DT-4084A6

多层双工器适用于LTE

DPX系列2012型

DPX202690DT-4084A6

形状和尺寸

尺寸（毫米）

• L: 2.00 ±0.15
• W: 1.25 ±0.15
• T: 0.90 ±0.10
• a: 0.65 ±0.15
• b: 0.35 ±0.15
• C: 0.30 ±0.15
• d: 0.20 ±0.15
• e: 0.20 ±0.15

端子功能

• (1): 接地
• (2): 公共端口
• (3): 接地
• (4): 高频段端口
• (5): 接地
• (6): 低频段端口

温度范围

• 工作温度: -40至+85℃
• 存储温度: -40至+85℃

端接表面处理

• 材料: 锡镀层

电气特性（测量）

低频段

• 在1710至1980 MHz的插入损耗(dB): 0.52 (典型值), 0.80 (最大值)
• 在2110至2170 MHz的回波损耗(dB): 0.76 (典型值), 1.00 (最大值)
• 在1710至1980 MHz的回波损耗(dB): 10 (最小值), 20.6 (典型值)
• 在2110至2170 MHz的回波损耗(dB): 10 (最小值), 23.3 (典型值)
• 在2500至2690 MHz的回波损耗(dB): 12 (最小值), 15.4 (典型值)
• 在1710至2170 MHz的衰减(dB) 功率处理(W): 2 (最大值)

高频段

• 在2500至2690 MHz的插入损耗(dB): 0.72 (典型值), 1.00 (最大值)
• 在2500至2690 MHz的回波损耗(dB): 10 (最小值), 17.1 (典型值)
• 在1710至1980 MHz的衰减(dB): 12 (最小值), 14.5 (典型值)
• 在2110至2170 MHz的衰减(dB): 15 (最小值), 21.6 (典型值)
• 在2500至2690 MHz的功率处理(W): 2 (最大值)

公共

• 在1710至1980 MHz的回波损耗(dB): 10 (最小值), 17.0 (典型值)
• 在2110至2170 MHz的回波损耗(dB): 10 (最小值), 21.6 (典型值)
• 在2500至2690 MHz的回波损耗(dB): 10 (最小值), 17.3 (典型值)

推荐焊盘图案

• 线宽应设计为与50欧姆特征阻抗匹配，具体取决于PCB材料和厚度。

环境信息

• RoHS声明: 符合RoHS标准

推荐回流焊接曲线

• 无铅焊料
• 浸泡: 150℃至180℃, 60至120秒
• 活化: 230℃, 超过30秒
• 焊接: 247至253℃, 在10秒内
• 峰值: 最大260℃

包装方式

• 卷带式

使用这些产品时的注意事项

• 使用这些产品之前，请务必索取交货规格。
• 使用这些产品时，请充分注意安全设计的警告。

提醒

• 本规格表中列出的产品旨在正常操作和使用条件下用于通用电子设备。
• 这些产品并非设计或保证满足需要更高安全级别或可靠性的应用要求，或其故障可能导致严重损害的应用要求。
• 当将此产品用于通用应用时，请考虑采取保护电路/设备或提供备用电路等措施，以确保更高的安全性。

• 通用电子设备（AV设备、电信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人）
