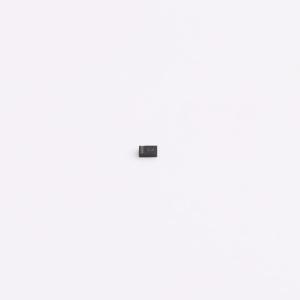

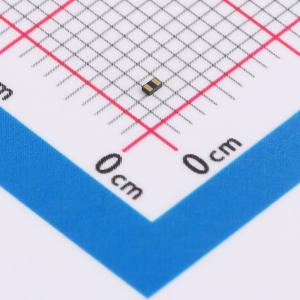

温馨提醒：图片仅供参考，商品以实物为准
ESD110B102ELE6327
双向ESD 18.5V截止 峰值脉冲电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：ESD/瞬态保护：IEC61000-4-2 (ESD)：±15 kV（空气），±12 kV（接触）。IEC61000-4-5 (Surge)：±2 A（tp = 8/20 μs）。 双向，工作电压高达VRWM = ±18.5 V（AC）。 超低电容：CL = 0.3 pF（典型值）。 低钳位电压：在ITLP = 16 A时，VCL = 28 V（典型值）。 极低反向电流：IR < 1 nA（典型值）。应用：ESD保护近场通信（NFC）应用中的RF信号线
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD110B102ELE6327
- 商品编号
- C3707230
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 18.5V | |
| 钳位电压 | 29V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 58W | |
| 击穿电压 | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 静电放电（ESD）/瞬态保护符合以下标准：
- IEC61000 - 4 - 2（ESD）：±15 kV（空气放电），±12 kV（接触放电）
- IEC61000 - 4 - 5（浪涌）：±2 A（脉冲宽度 tp = 8 / 20 μs）
- 双向，工作电压高达 VRWM = ±18.5 V（交流）
- 超低电容：CL = 0.3 pF（典型值）
- 低钳位电压：在 ITLP = 16 A 时，VCL = 28 V（典型值）
- 极低反向电流：IR < 1 nA（典型值）
- 无铅（符合 RoHS 标准）且无卤封装
应用领域
- 近场通信（NFC）应用中射频信号线的静电放电保护
