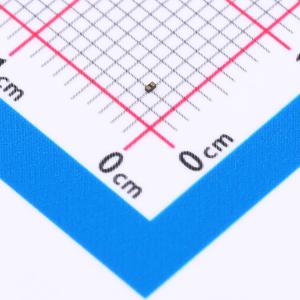

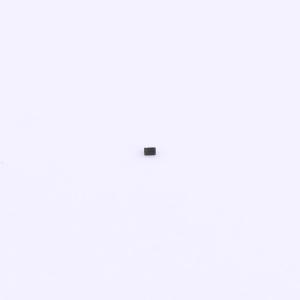

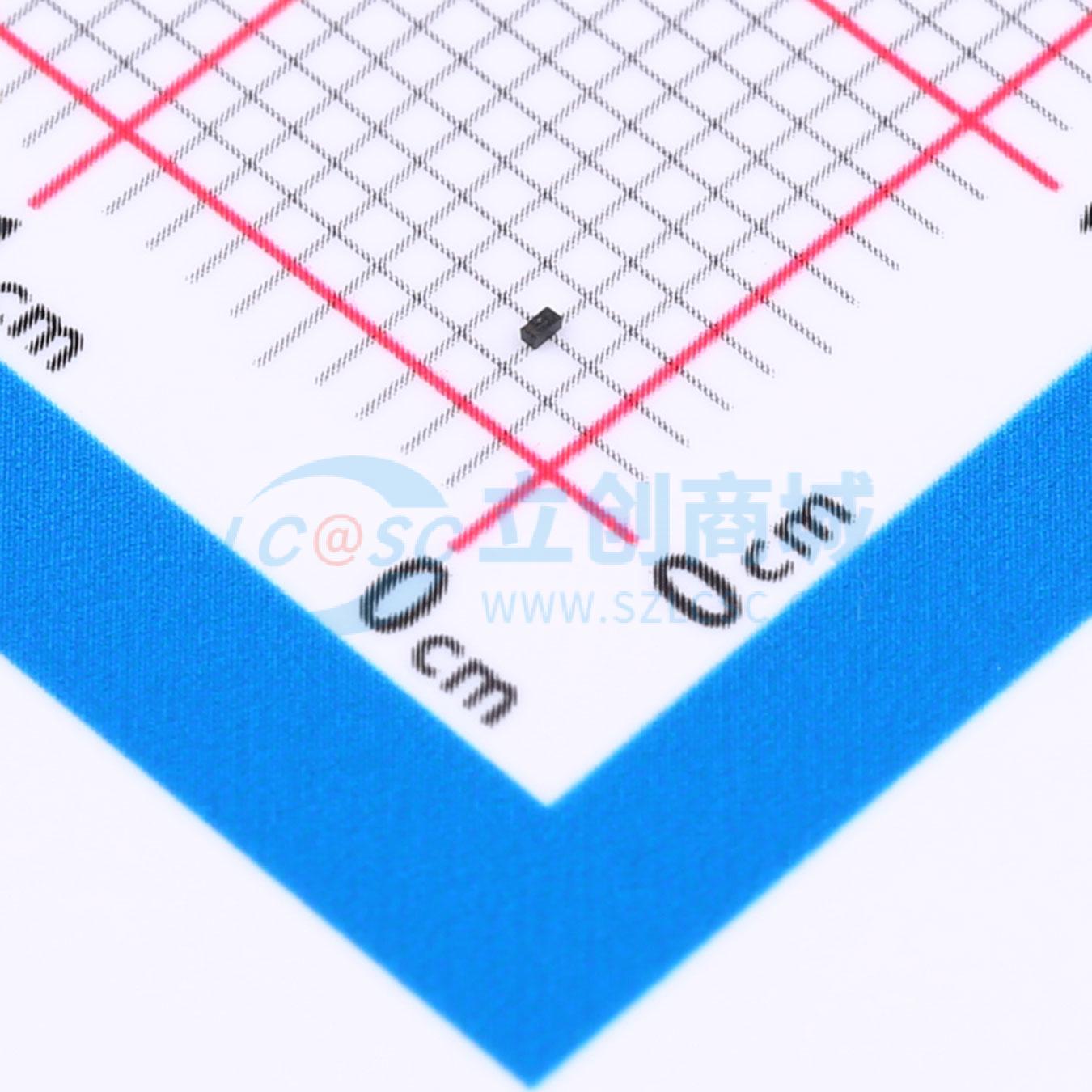

温馨提醒：图片仅供参考，商品以实物为准
ESD203B102ELSE6327XTSA1
双向ESD 13.2V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：ESD/瞬态/浪涌保护超过标准: -IEC61000-4-2（ESD）：±30kV（空气/接触放电）。 -IEC61000-4-4（EFT）：±50A（5/50ns）。 -IEC61000-4-5（浪涌）：±5A（8/20μs）。 双向对称工作电压：VRWM = ±13.2V。 低电容：CL = 6pF（典型值）。 极低的ESD钳位电压，极低的动态电阻：RDYN = 0.29Ω（典型值）。应用：键盘、触摸板、按钮、音频线等的ESD保护
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD203B102ELSE6327XTSA1
- 商品编号
- C3709528
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.087克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 13.2V | |
| 钳位电压 | 23V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 115W | |
| 击穿电压 | 13.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 6pF |
商品特性
- 单条数据/Vbus 线的 ESD/瞬态/浪涌保护性能超标准
- IEC61000-4-2（ESD）：±30 kV（空气/接触放电）
- IEC61000-4-4（EFT）：±50 A（5/50 ns）
- IEC61000-4-5（浪涌）：±5 A（8/20 μs）
- 双向对称工作电压：VRWM = ±13.2 V
- 低电容：CL = 6 pF（典型值）
- 极低的 ESD 钳位电压，极低的动态电阻：RDYN = 0.29 Ω（典型值）
- 无铅（符合 RoHS 标准）且无卤封装
应用领域
- 键盘、触摸板、按钮、音频线等的 ESD 保护
