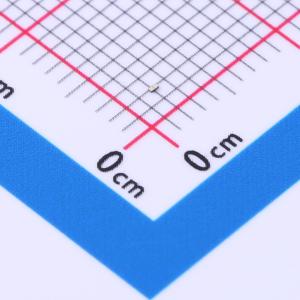

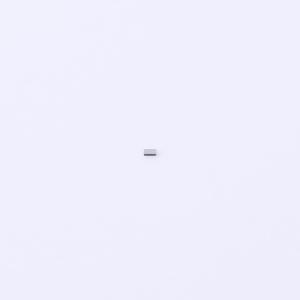

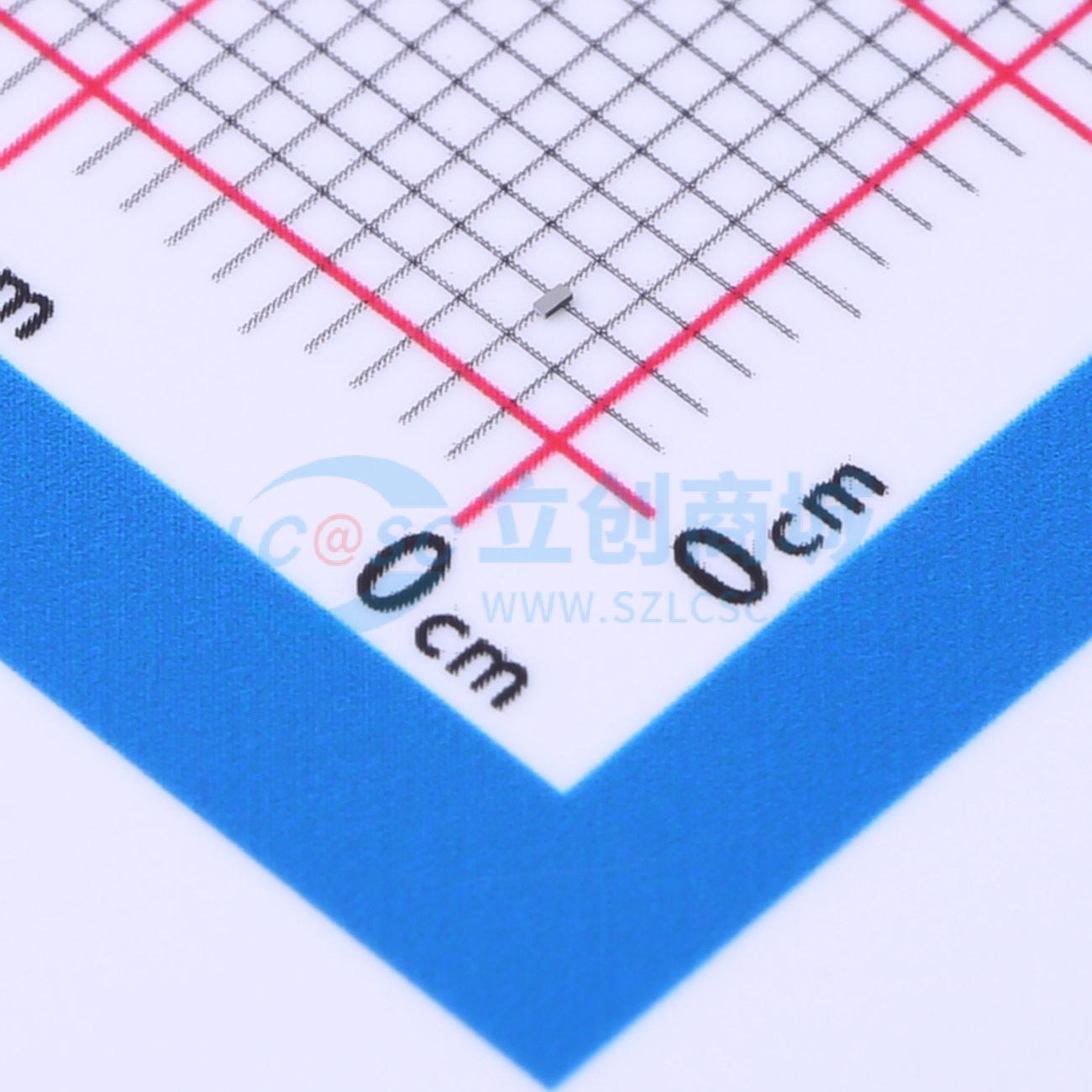

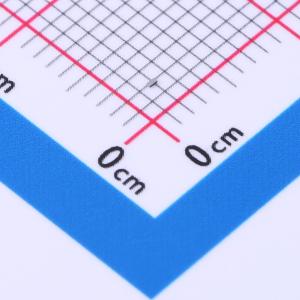

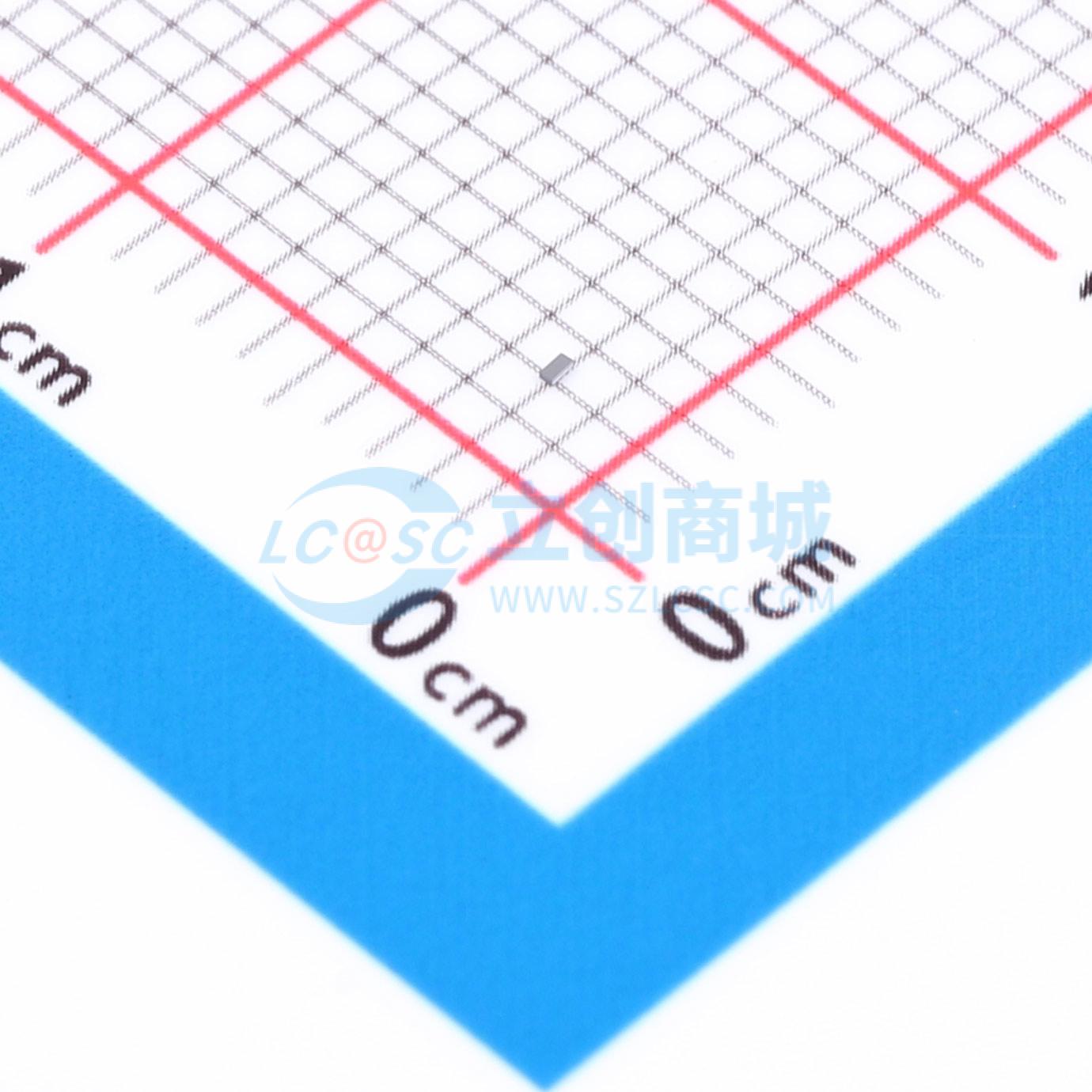

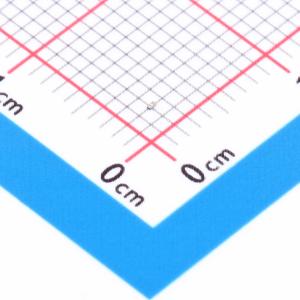

温馨提醒：图片仅供参考，商品以实物为准
ESD230B1W0201E6327XTSA1
双向ESD保护器件，5.5V，7pF，0201
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该ESD保护器件具有双向对称的I/V特性和出色的钳位性能。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD230B1W0201E6327XTSA1
- 商品编号
- C3710228
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 56W | |
| 击穿电压(VBR) | 6.05V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 7pF |
商品概述
这款英飞凌ESD（静电放电）保护器件具有双向对称的I/V特性和出色的钳位性能。
商品特性
- 符合以下标准的ESD/瞬态保护：
- IEC61000 - 4 - 2（ESD）：±20 kV（空气放电）/ ±19 kV（接触放电）
- IEC61000 - 4 - 4（EFT）：±2 kV / ±40 A（5/50 ns）
- IEC61000 - 4 - 5（浪涌）：±3 A（8/20 μs）
- 双向最大工作电压：VWM = ±5.5 V
- 线路电容：CL = 7 pF（f = 1 MHz时）
- 钳位电压：Vcl = 13 V（ITLP = 16 A且Rdyn = 0.22 Ω时）
- 极低的泄漏电流：IL = 1 nA
- 小尺寸SMD 0201封装，低轮廓（0.58×0.28×0.15 mm³）
- 符合RoHS标准
应用领域
- 键盘
- 触摸板
- 按钮
- 便捷按键
- LCD显示屏
