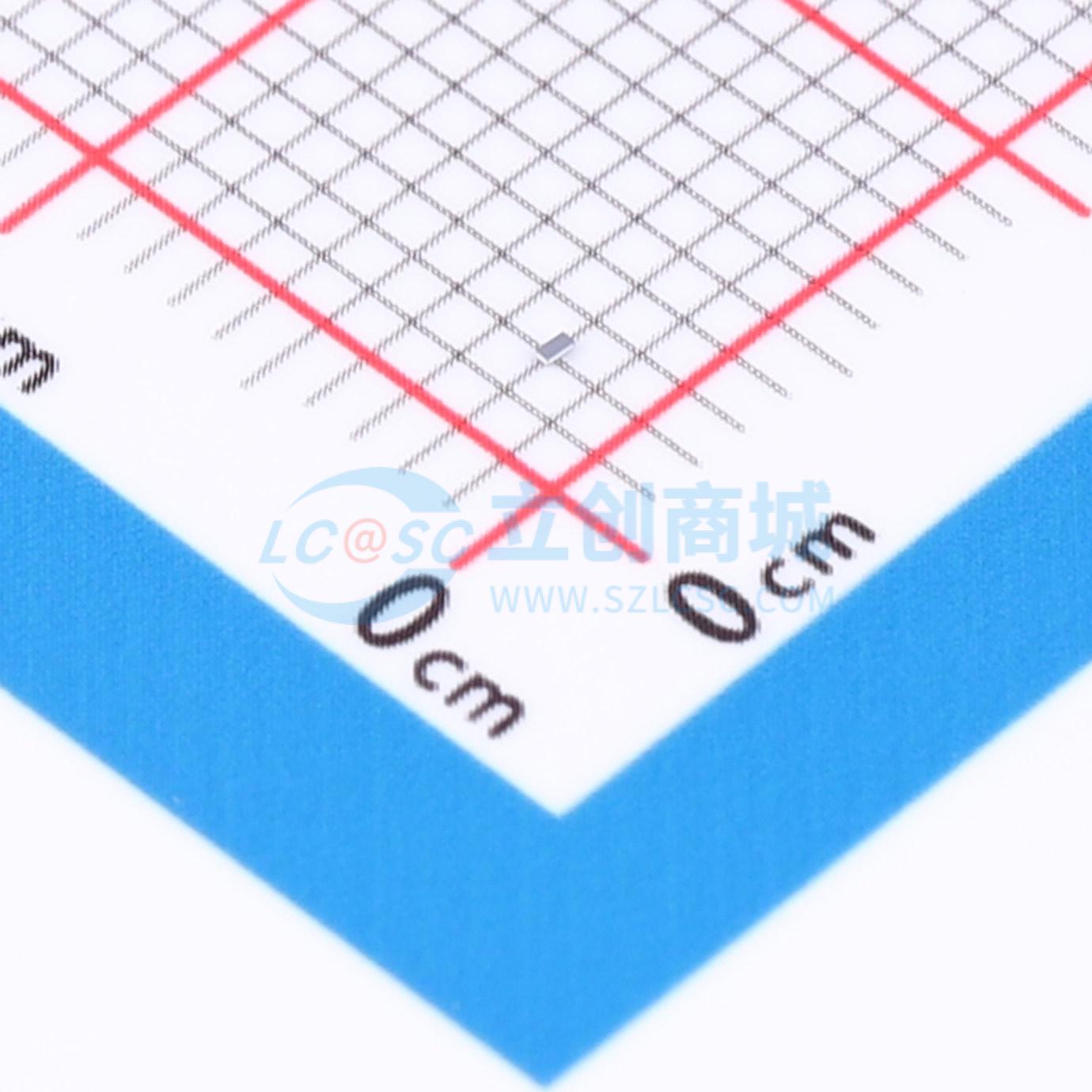

温馨提醒：图片仅供参考，商品以实物为准
ESD123B2W0201E6327XTSA1
双向 5.5V 3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于差分数据线的瞬态电压抑制器 (TVS) 器件阵列，具有双向和对称的 I/V 特性，以实现优化的性能和组装。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD123B2W0201E6327XTSA1
- 商品编号
- C3712028
- 商品封装
- 0201
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 29W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | - | |
| 反向电流(Ir) | 100pA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.23pF |
商品概述
英飞凌瞬态电压抑制器（TVS）器件阵列，用于差分数据线，具有双向和对称的电流-电压特性，以实现优化的性能和组装。
商品特性
- 符合以下标准的静电放电/瞬态保护：
- IEC61000 - 4 - 2（静电放电）：±25 kV（空气放电）/ ±25 kV（接触放电）
- IEC61000 - 4 - 4（电快速瞬变脉冲群）：±2 kV / ±40 A（5/50 ns）
- IEC61000 - 4 - 5（浪涌）：±3 A（8/20 μs）
- 双向最大工作电压：VWM = ±5.5 V
- 线路电容：在f = 1 MHz时，CL = 0.23 pF
- 钳位电压：在ITLP = 16 A且Rdyn = 0.47 Ω时，Vcl = 15 V
- 极低的泄漏电流：IL = 0.1 nA
- 小尺寸贴片封装0201，低外形（0.58×0.28×0.15 mm³）
- 符合RoHS标准
应用领域
- USB 2.0
- USB 3.x Gen1/Gen2
- USB - C D +/D -
- USB SuperSpeed Tx/Rx线路
- HDMI
