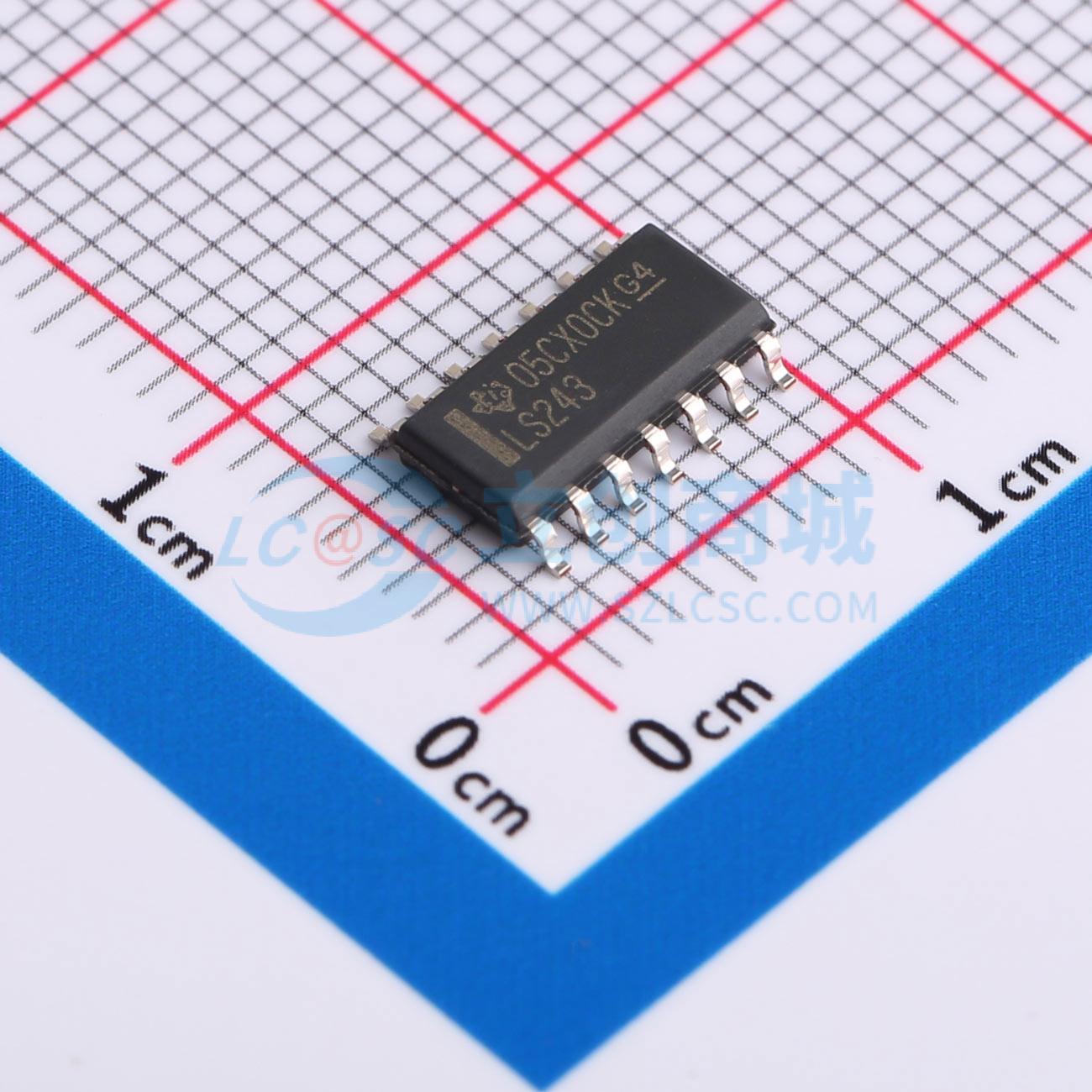

温馨提醒：图片仅供参考，商品以实物为准
SN74LS243DR
四路总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS243 四路总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS243DR
- 商品编号
- C431097
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 4.75V~5.25V | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 15mA | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 54mA | |
| 传播延迟(tpd) | 18ns@5V,45pF | |
| 功能特性 | - |
商品概述
这是一款四路数据总线收发器，设计用于实现数据总线之间的异步双向通信，可驱动阻抗低至133Ω的终端线路，SN74LS243的工作温度范围为0℃至70℃。
商品特性
- 支持数据总线之间的双向异步通信
- PNP输入端可降低直流负载
- 输入端带有典型值400mV的迟滞，可提升噪声容限
- 提供多种封装规格
应用领域
- 数据总线间异步双向通信
