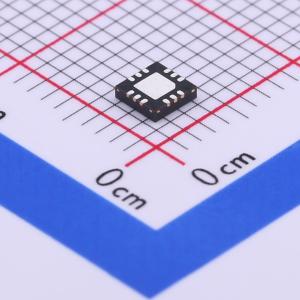

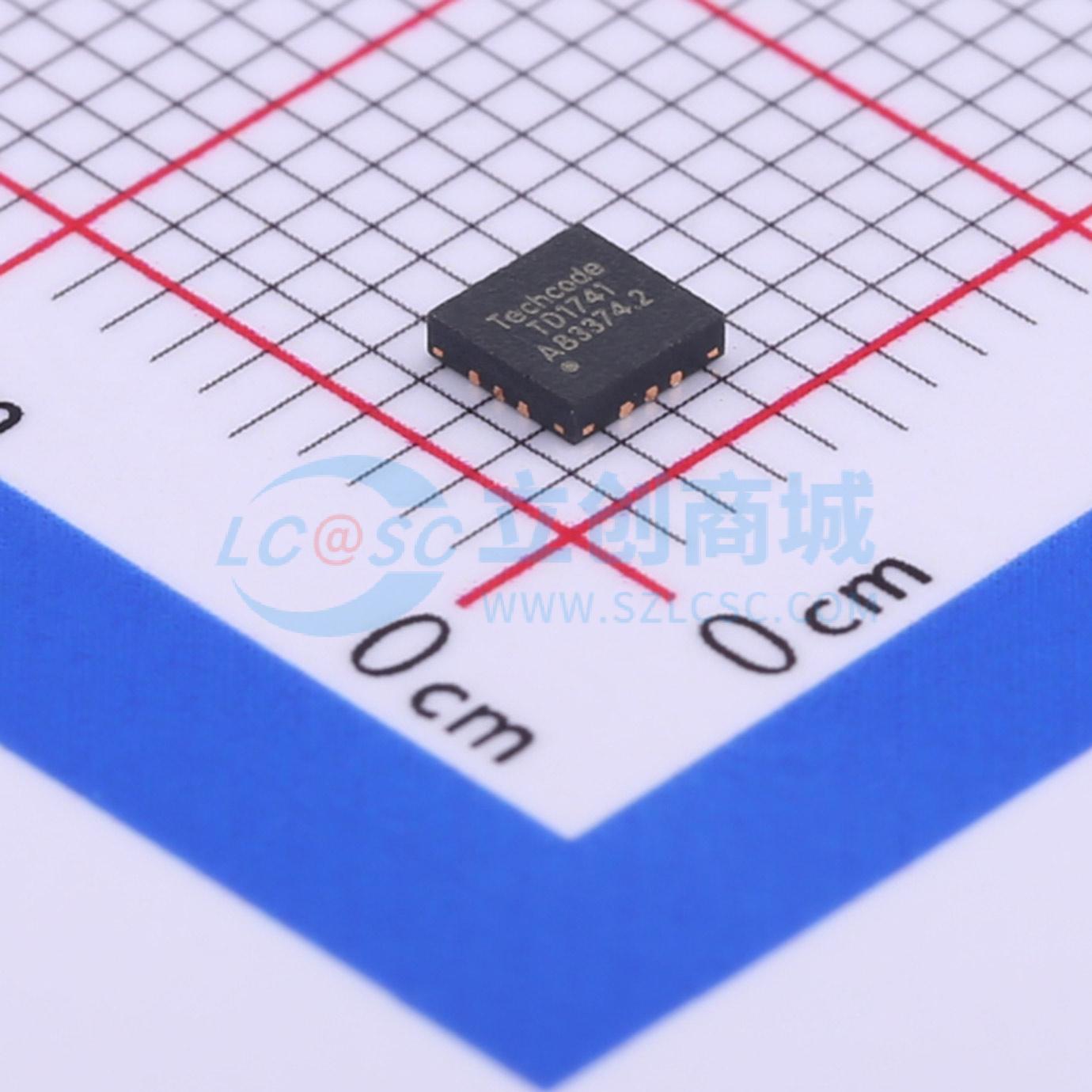

TD1741

40V输入双输出同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TD1741是一款同步降压控制器,适用于多输出应用。它支持6V到40V的宽输入电压范围,具有高侧和低侧驱动器,支持同步配置。该控制器可以在恒流（CC）和恒压（CV）模式下工作,输出电压范围为3V到28V,最大输出电流可达10A以上。
品牌名称: Techcode(泰德)
商品型号: TD1741
商品编号: C431043
商品封装: QFN-12-EP(3x3)
包装方式: 编带
商品毛重: 0.053克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

TD1741是一款同步降压控制器，带有两个电流检测引脚，适用于多种多输出应用。它设计用于在6V至40V的宽电源电压范围内工作。它同时具备高端和低端驱动器，允许使用两个外部功率NMOS进行同步配置。该集成电路可在恒流（CC）和恒压（CV）两种模式下工作。 TD1741作为降压控制器工作，可在恒压（CV）模式下提供6V至40V的宽范围输出，输出电流高达10A或更高。它具有恒流（CC）模式，因此输出电流可以在外部设置，精度为±4%。电流模式控制和外部补偿使反馈控制具有良好的线性和负载调节能力，且外部设计灵活。

商品特性

6V至40V宽电源电压范围
用于同步配置的高端和低端驱动器
可在恒流（CC）和恒压（CV）两种模式下工作
输出电压范围：3V至28V；典型值为5V
精确的CC/CV模式控制
突发/PFM模式，提高轻载效率
2个输出独立恒流设置
当输出电压低于正常输出电压的50%时进入打嗝模式
保护功能：NMOS峰值电流限制（精度：约20%）、输出短路保护（将输入电流降至小于20mA RMS）、输出反馈过压保护（225% VFB，仅关断高端MOS）、温度关断（OTP）
可调输出电缆电阻补偿
占空比：0~98%
最小关断时间（Toff_min） = 100ns，死区时间 = 25~35ns
开关频率：125 ± 25kHz
集成MOSFET驱动器
QFN12L封装

应用领域

汽车充电器
高亮度照明
通用DC/DC控制器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~40V
	输出电压	3V~28V
	输出电流	15A
	开关频率	100kHz~150kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	1.7mA
	开关管(内置/外置)	外置
	输出类型	可调
