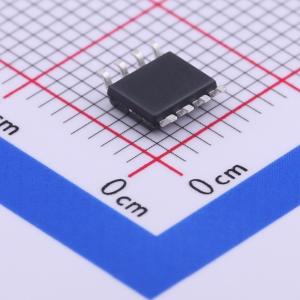

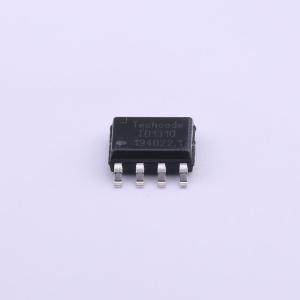

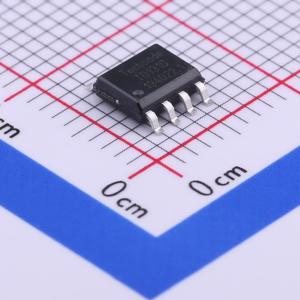

TD1310

3.5A 380KHz 28V PWM Buck DC/DC 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TD1310是一款3.5A连续输出电流、380KHz固定频率的单片降压开关模式调节器,内置内部功率PMOSFET开关,适用于宽输入电压范围（3.6V至28V）。具有内置频率补偿、热关断功能、过流保护和短路保护功能。采用SOP-8封装。
品牌名称: Techcode(泰德)
商品型号: TD1310
商品编号: C431044
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.118克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

TD1310是一款380 KHz固定频率的单片降压开关模式稳压器，内置功率MOSFET。在较宽的输入电源范围内，它能实现3.5A的连续输出电流，且具有出色的负载和线性调节能力。该器件包含电压基准、振荡电路、误差放大器、内部PMOS等。 PWM控制电路能够将占空比从0到100%进行线性调节。内置使能功能、过流保护功能和短路保护功能。内置内部补偿模块，以减少外部元件数量。 TD1310是便携式设备的理想电源单元。

商品特性

3.5A恒定输出电流
30mΩ导通电阻（RDSON）的内部功率PMOSFET开关
高达92%的效率
固定380KHz频率
3.6V至28V的宽输入电压范围
输出电压可在1.222V至26V之间调节
内置频率补偿
内置热关断功能
内置限流功能
提供SOP - 8封装
最小压差高达0.15V（VIN = 5V且IOUT = 3A）

应用领域

USB - HUB
USB电源
电池充电器
ADSL调制解调器、电信/网络设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~28V
	输出电压	1.222V~26V
	输出电流	3.5A
	开关频率	380kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
