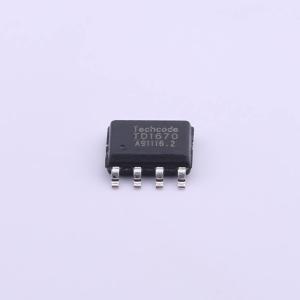

温馨提醒：图片仅供参考，商品以实物为准

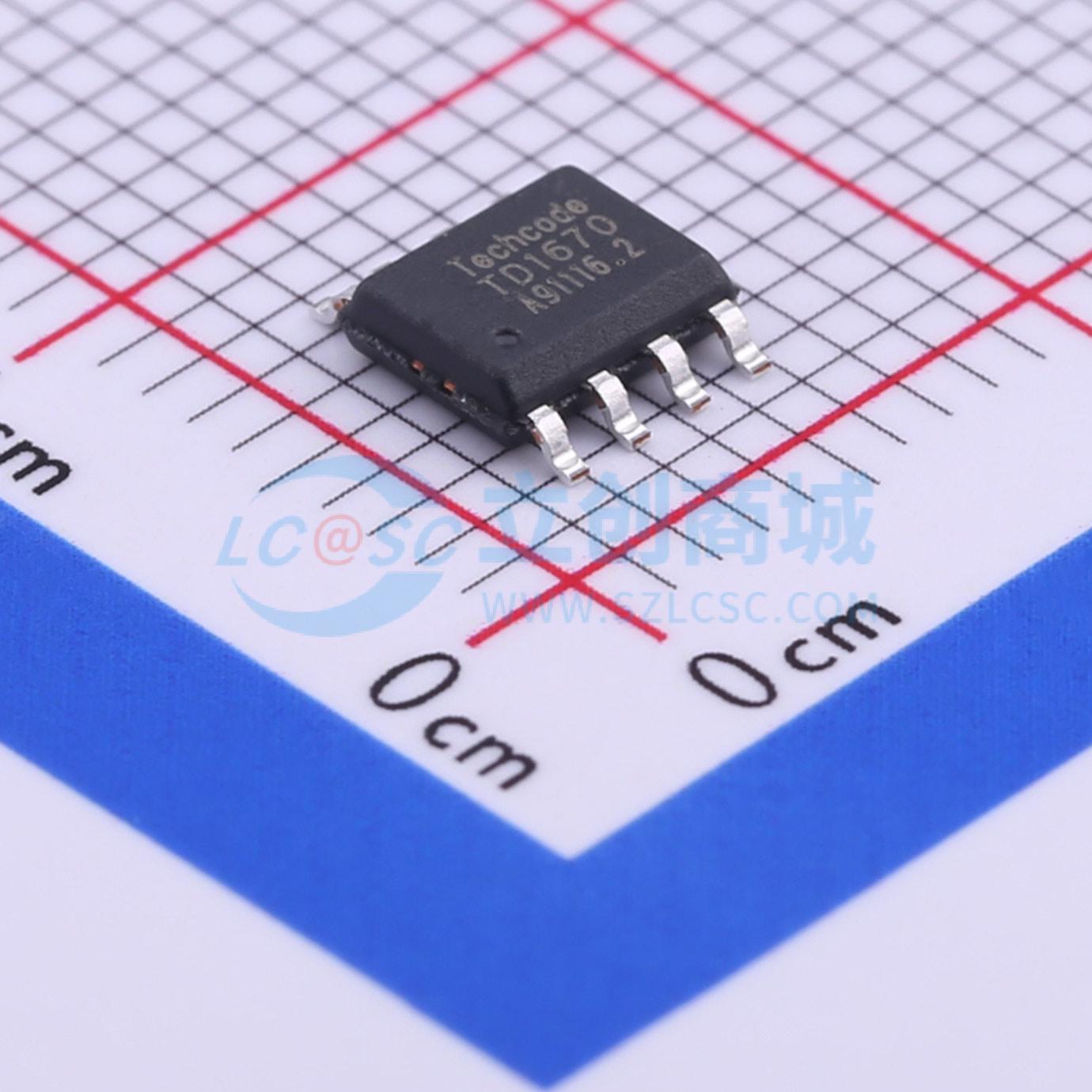

TD1670
60V 1.2A 480kHz 非同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD1670是一款单片、降压、开关模式转换器,内置功率MOSFET。它在10V至60V的输入电压范围内实现1.2A峰值输出电流,具有良好的负载和线路调节性能。电流模式操作提供快速瞬态响应和易于环路稳定。故障保护包括逐周期电流限制和热关断。该器件需要最少的外部组件,采用ESOP-8封装。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD1670
- 商品编号
- C431046
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 11V~60V | |
| 输出电压 | - | |
| 输出电流 | 1.2A | |
| 开关频率 | 480kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 730uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TD1670是一款单片式降压开关模式转换器，内置功率MOSFET。在10V - 60V的输入电源下，它能实现1.2A的峰值输出电流，具有出色的负载和线性调节能力。电流模式操作可提供快速瞬态响应，并简化环路稳定。故障保护功能包括逐周期电流限制和热关断。TD1670仅需少量易于获取的外部元件。TD1670采用ESOP - 8封装。
商品特性
- 1.2A峰值输出电流
- 0.7Ω内部功率MOSFET
- 搭配低ESR陶瓷输出电容时性能稳定
- 效率高达91%
- 关断模式电流0.1μA
- 固定480kHz频率
- 热关断
- 逐周期过流保护
- 11V至60V工作输入范围
- 最大占空比90%
- 采用ESOP - 8封装
应用领域
- 功率计
- 分布式电源系统
- 电池充电器
- 线性稳压器的预调节器
- WLED驱动器
