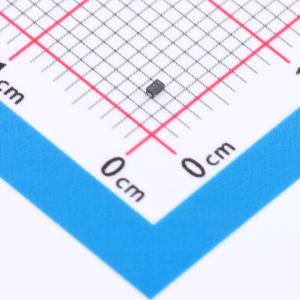

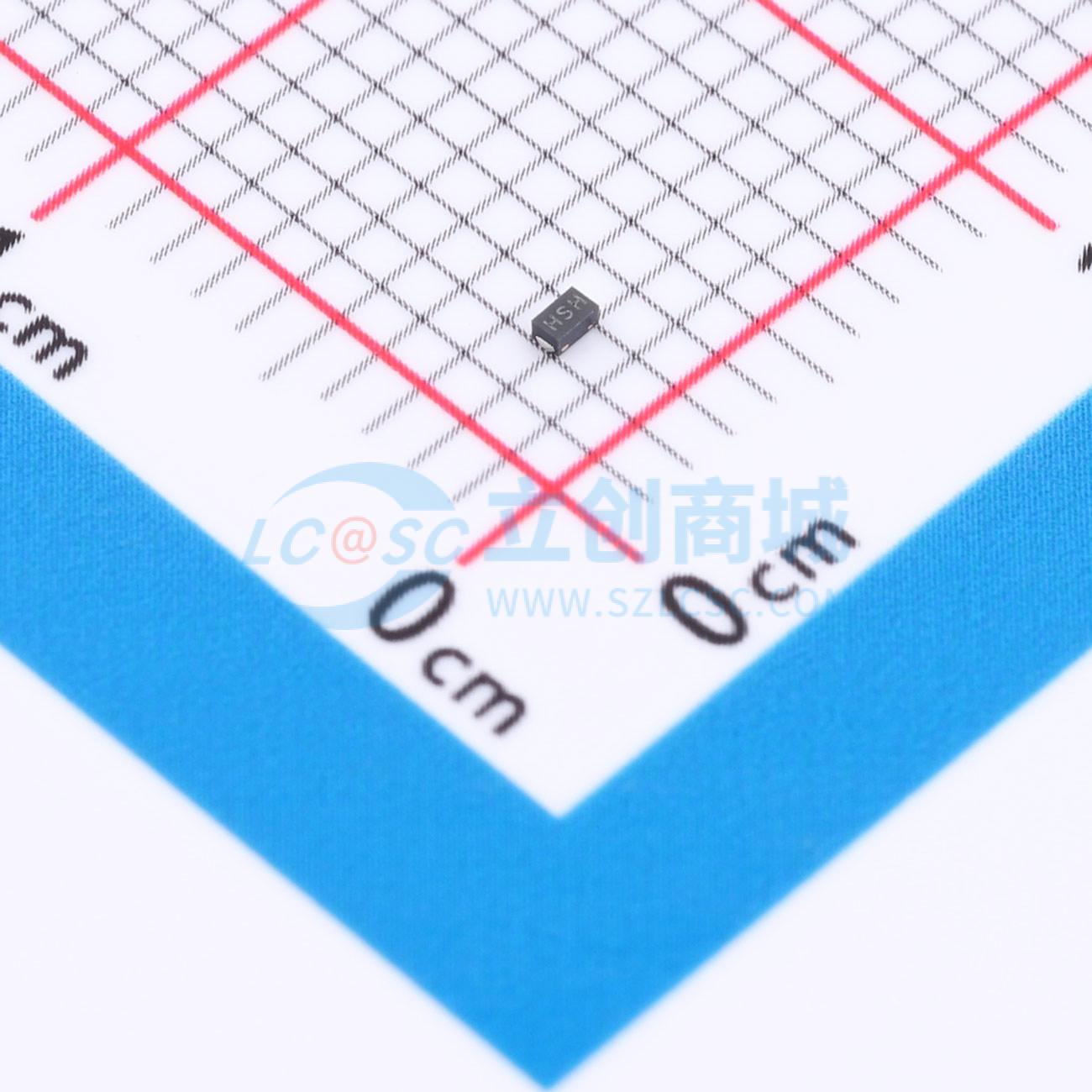

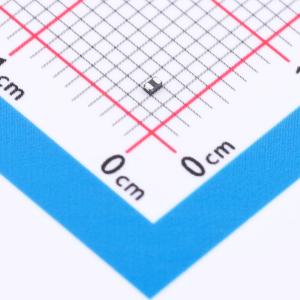

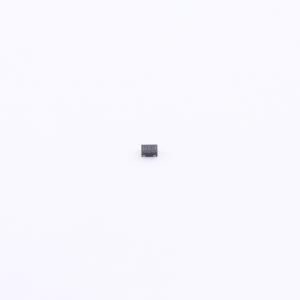

温馨提醒：图片仅供参考，商品以实物为准
PESD1ETH1GLS-QYL
TVS 24V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 完全符合OPEN Alliance IEEE 100BASE-T1和1000BASE-T1标准的静电放电（ESD）保护器件，采用小型DFN1006BD-2（SOD882BD）表面贴装塑料封装，旨在保护汽车车载网络总线线路免受ESD和其他瞬态电压的损害。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD1ETH1GLS-QYL
- 商品编号
- C3699870
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | 2.3A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 100V | |
| 反向电流(Ir) | 1pA | |
| 通道数 | 单路 | |
| 类型 | TVS | |
| Cj-结电容 | 1.5pF |
商品概述
采用小型DFN1006BD - 2（SOD882BD）表面贴装塑料封装的完全符合OPEN联盟IEEE 100BASE - T1和1000BASE - T1标准的静电放电（ESD）保护器件，旨在保护一条汽车车内网络总线线路免受ESD和其他瞬态现象造成的损坏。
商品特性
- 完全符合OPEN联盟IEEE 100BASE - T1和1000BASE - T1标准
- 高触发电压：Vt1最小为100 V
- 低电容：Cd < 1.8 pF
- 高达30 kV的ESD保护（IEC 61000 - 4 - 2；ISO10605）
- 可承受15 kV（IEC 61000 - 4 - 2）的1000次接触放电（OPEN联盟规范）
- 通过AEC - Q101认证，推荐用于汽车应用
应用领域
- 汽车环境中车内网络线路的ESD保护
- OPEN联盟IEEE 100/1000BASE - T1以太网低压差分信号（LVDS）汽车应用
