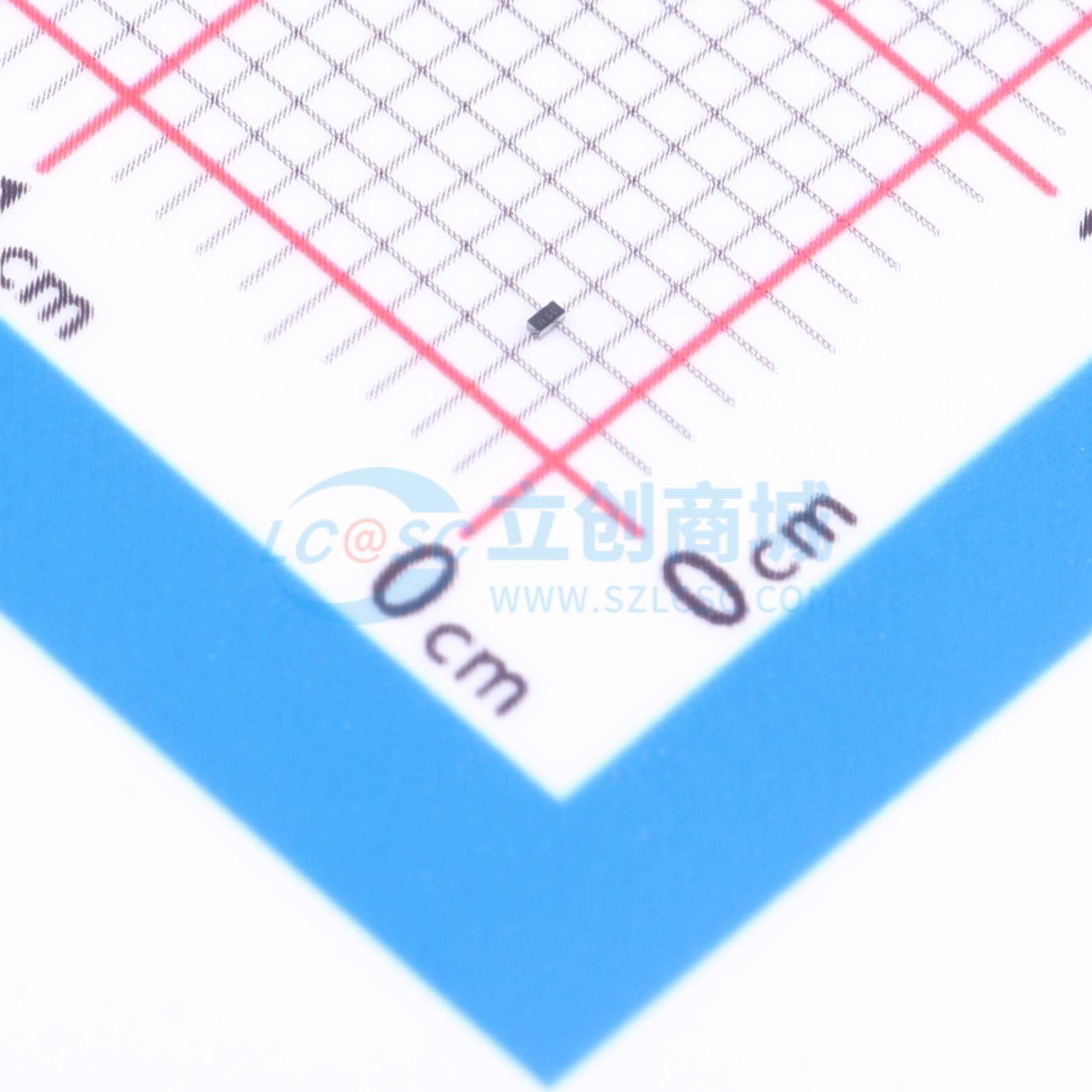

PESD15VW1BCSFYL
TVS 15V截止 20A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD15VW1BCSFYL
- 商品编号
- C3702349
- 商品封装
- DSN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | - | |
| 峰值脉冲电流(Ipp) | 20A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | - | |
| 类型 | TVS |
商品概述
极低电容双向静电放电（ESD）保护二极管，属于TrEOS保护系列。该器件采用DSN0603 - 2（SOD962 - 2）无引脚超小型表面贴装器件（SMD）封装，旨在保护一条信号线免受ESD和其他瞬态事件造成的损坏。
商品特性
- 单线路双向ESD保护
- VRWM = 15 V器件
- 在8/20脉冲下具有20 A的极高浪涌耐受性
- 极低的二极管电容，典型值Cd = 0.45 pF
- 极低的钳位电压，可保护敏感I/O
- 到地的保护路径电感极低
- 符合IEC 61000 - 4 - 2标准，ESD保护能力高达±30 kV
- 超小型SMD封装
应用领域
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
- USB3.2和HDMI2.0数据线
