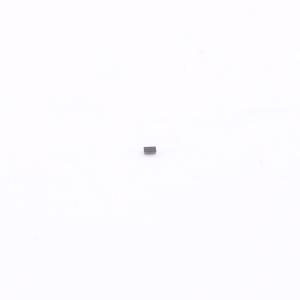

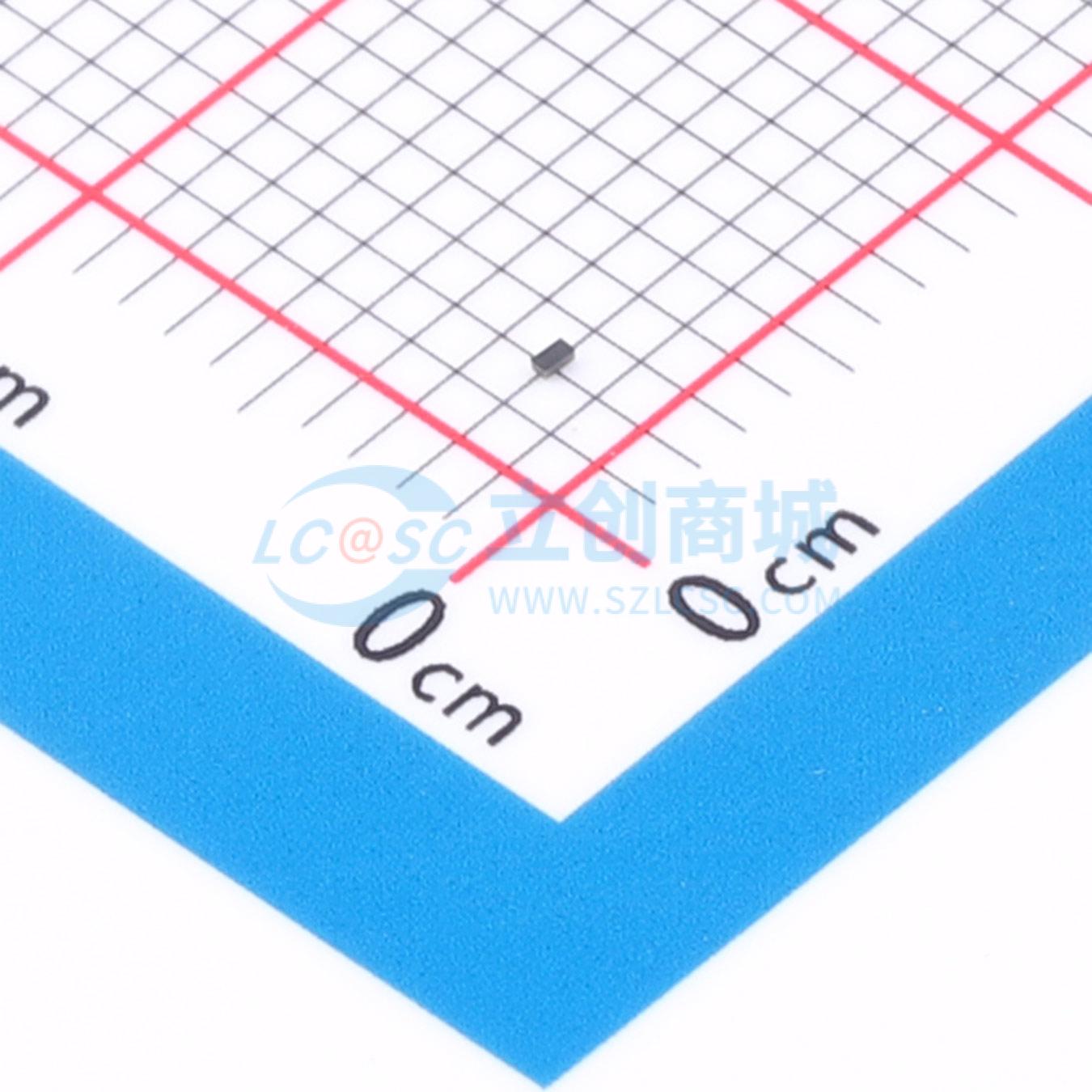

温馨提醒：图片仅供参考，商品以实物为准
PESD4V0Z2BCDFZ
TVS 4V截止 11A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD4V0Z2BCDFZ
- 商品编号
- C3705032
- 商品封装
- DFN0603-3
- 包装方式
- 编带
- 商品毛重
- 0.0264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 4V | |
| 钳位电压 | 5.8V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 7.4V | |
| 类型 | TVS |
商品概述
对称双向静电放电（ESD）保护二极管阵列，属于TrEOS保护系列产品。该器件采用DFN0603 - 3（SOT8013）无引脚超小型表面贴装器件（SMD）封装，旨在保护两条信号线免受ESD及其他瞬态现象造成的损坏。
商品特性
- 两条线路的双向ESD保护
- 极低的二极管电容Cd = 0.31 pF
- 极低的钳位电压，可保护敏感的I/O接口
- 至地的极低电感保护路径
- 高度对称的布局
- 依据IEC 61000 - 4 - 2标准，ESD保护能力高达±25 kV；浪涌耐受能力为11.0 A（8/20 μs）
- 超小型SMD封装
- 放置在一对差分线上，几乎不额外占用PCB保护空间
应用领域
- USB3.2和HDMI2.1数据线
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
