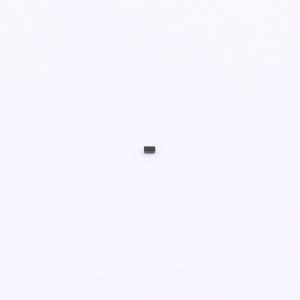

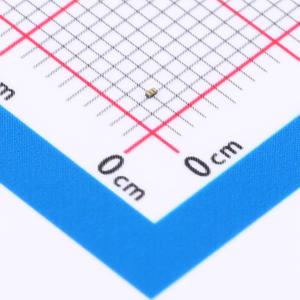

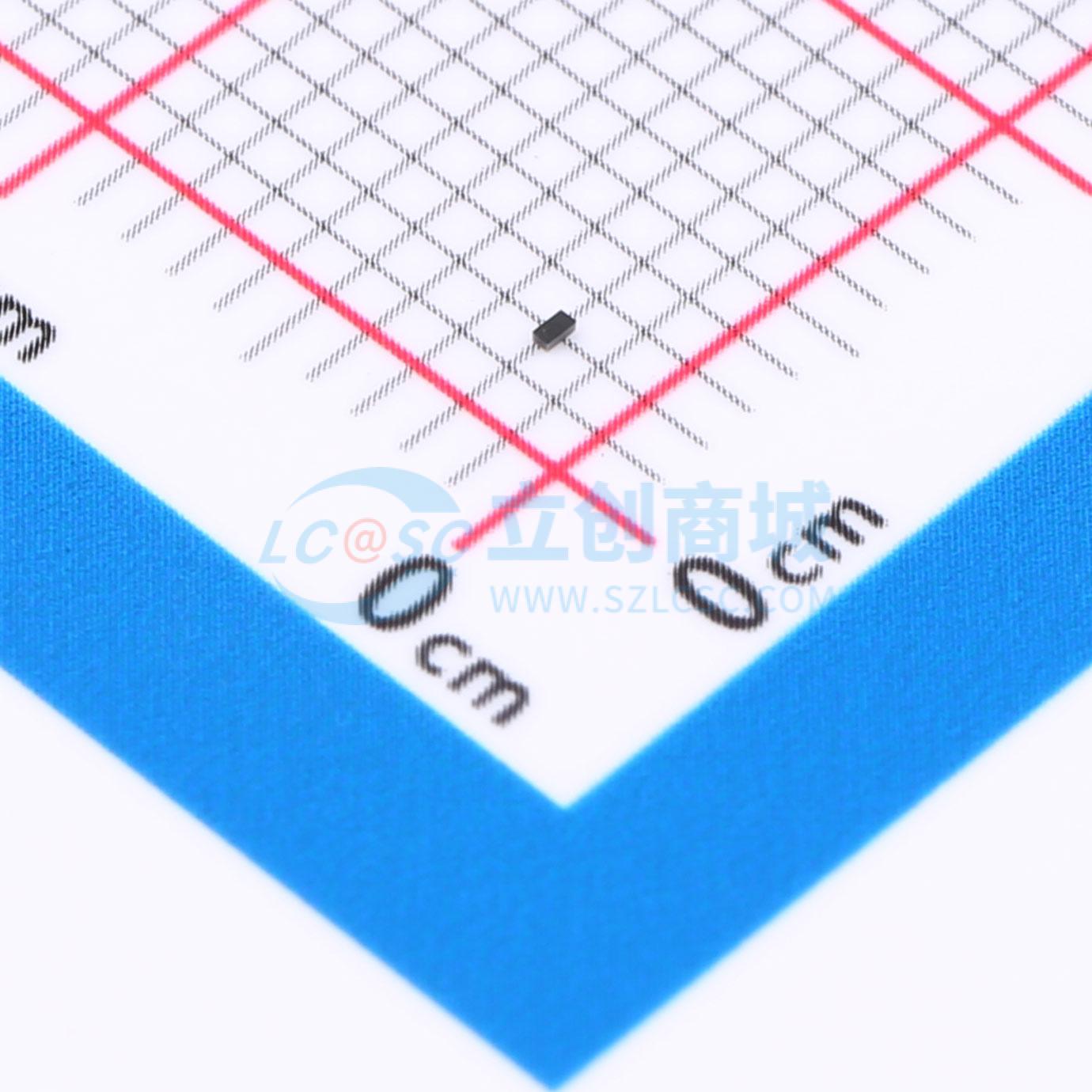

温馨提醒：图片仅供参考，商品以实物为准
PESD5V0C2BDFZ
双向ESD 5V截止 峰值脉冲电流：8.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 对称双向静电放电（ESD）保护二极管阵列，属于TrEOS保护系列。该器件采用DFN0603 - 3（SOT8013）无引脚超小型表面贴装器件（SMD）封装，旨在保护两条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD5V0C2BDFZ
- 商品编号
- C3707148
- 商品封装
- DFN0603-3
- 包装方式
- 编带
- 商品毛重
- 0.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 6.5V | |
| 峰值脉冲电流(Ipp) | 8.5A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9.6V | |
| 反向电流(Ir) | 30nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.21pF |
商品概述
对称双向静电放电（ESD）保护二极管阵列，属于TrEOS保护系列。该器件采用DFN0603 - 3（SOT8013）无引脚超小型表面贴装器件（SMD）封装，旨在保护两条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 两条线路的双向ESD保护
- 极低的二极管电容Cd = 0.21 pF
- 极低的钳位电压，保护敏感的I/O接口
- 至地的极低电感保护路径
- 极其对称的布局
- 根据IEC 61000 - 4 - 2标准，ESD保护能力高达±20 kV；浪涌耐受能力为8.5 A（8/20 μs）
- 超小型SMD封装
- 放置在一对差分线上，几乎不额外占用PCB保护空间
应用领域
- Thunderbolt、USB3.2和HDMI2.1数据线
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
