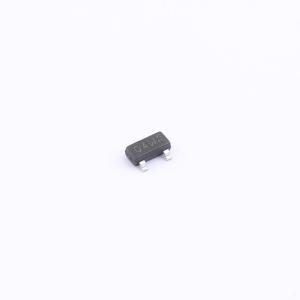

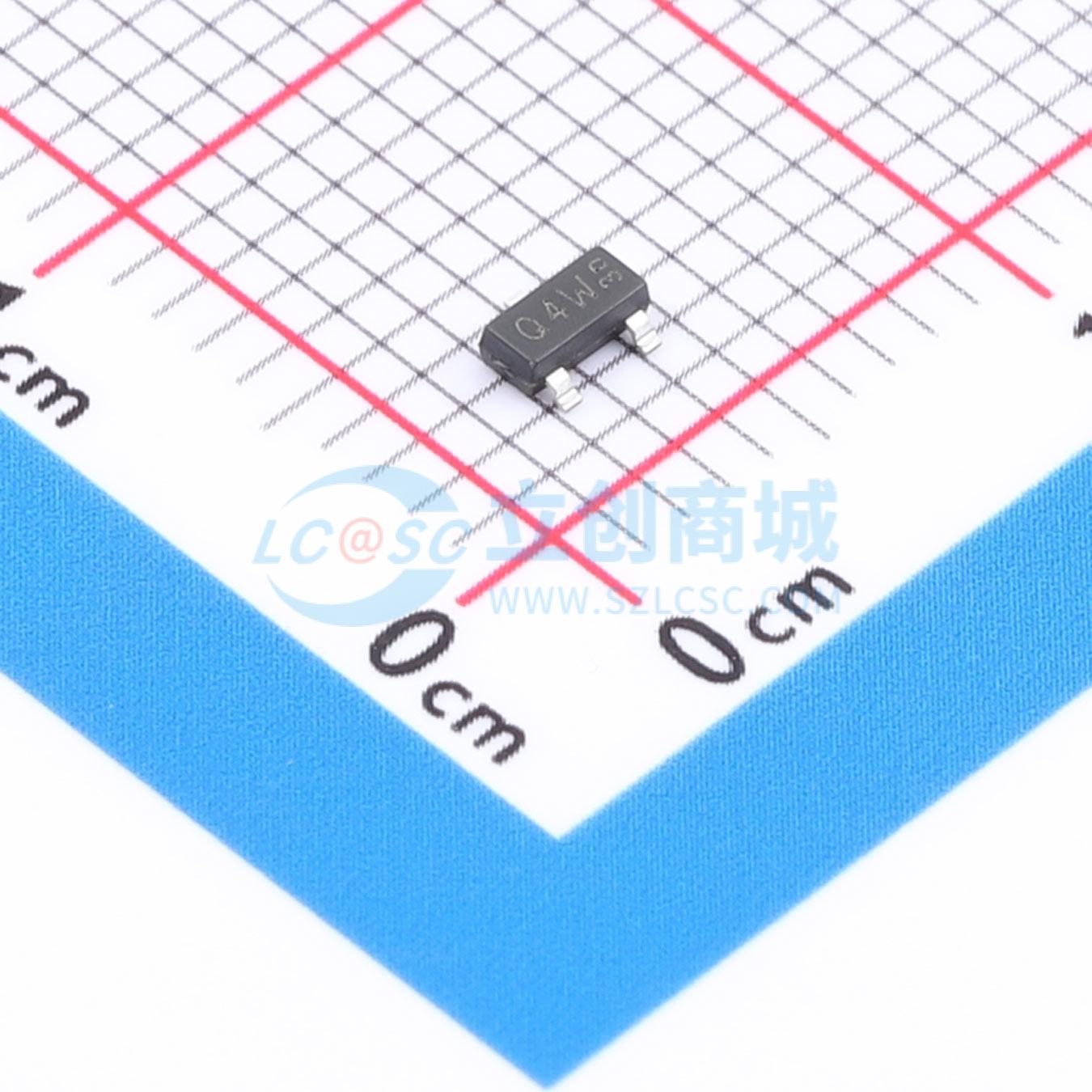

PESD2USB5UX-TR
单向 5V 4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 汽车ESD保护器件，采用小型SOT23（TO-236AB）表面贴装器件（SMD）塑料封装，旨在保护两条汽车车内网络总线免受静电放电（ESD）和其他瞬态损害。该产品特别适用于多媒体应用，如USB、HDMI等。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD2USB5UX-TR
- 商品编号
- C3709087
- 商品封装
- TO-236AB
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 3.3V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 11V | |
| 反向电流(Ir) | 1nA | |
| 类型 | TVS | |
| Cj-结电容 | 0.47pF |
商品概述
采用小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装的汽车静电放电（ESD）保护器件，旨在保护两条汽车车内网络总线免受静电放电（ESD）和其他瞬态现象造成的损坏。该产品尤其适用于USB、HDMI等多媒体应用。
商品特性
- 反向关断电压：VRWM = 5 V
- 低钳位电压：IPP = 8 A时，VCL = 3.3 V
- 高达8 kV的ESD防护（IEC 61000 - 4 - 2）
- 超低电容：Cd = 0.47 pF
- 高达8 kV的ESD防护（ISO 10605；C = 150 pF；R = 330 Ω）
- 耐高温能力：Tj = 175 ℃
- 符合AEC - Q101标准/汽车级
应用领域
- 汽车环境中车内网络线路的ESD保护
- 信息娱乐应用，如USB2.0、HDMI、DisplayPort、eSATA和LVDS
- 汽车影音监视器、显示屏和摄像头
- 串行器/解串器：GMSL、FPD - Link、LVDS
