温馨提醒：图片仅供参考，商品以实物为准

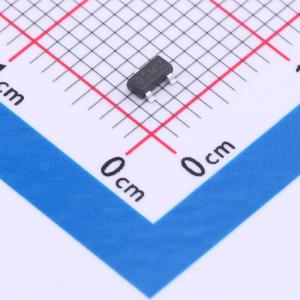

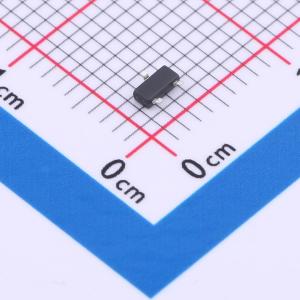

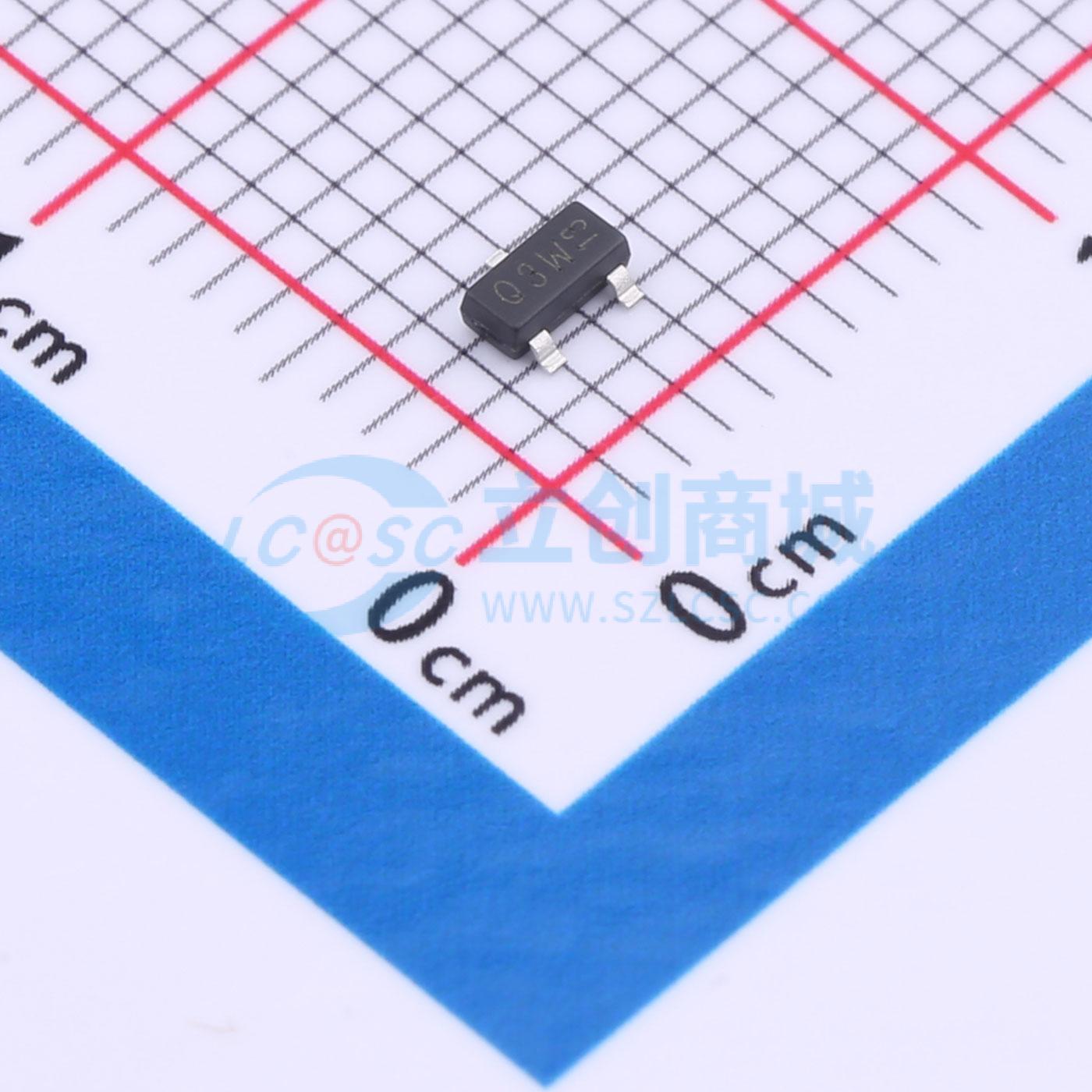

PESD3V3F2UTR
双向ESD 3.3V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款采用小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装的静电放电（ESD）保护器件，旨在保护两条高速数据线免受静电放电（ESD）和其他瞬态现象造成的损坏。该产品尤其适用于USB、HDMI等多媒体应用。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3F2UTR
- 商品编号
- C3699947
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 3.3V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.7V | |
| 反向电流(Ir) | 1nA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.56pF |
商品概述
一款采用小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装的静电放电（ESD）保护器件，旨在保护两条高速数据线免受静电放电（ESD）和其他瞬态现象造成的损坏。该产品尤其适用于USB、HDMI等多媒体应用。
商品特性
- 反向关断电压：VRWM = 3.3 V
- 低钳位电压：在ITLP = 8 A时，VCL = 3.3 V
- 高达8 kV的ESD保护（IEC 61000 - 4 - 2）
- 超低电容：Cd = 0.56 pF
- 高达8 kV的ESD保护（ISO 10605；C = 150 pF；R = 330 Ω）
- 高温承受能力：Tj = 175 ℃
应用领域
- 为USB2.0、HDMI、DisplayPort、eSATA和LVDS等高速数据线提供ESD保护
